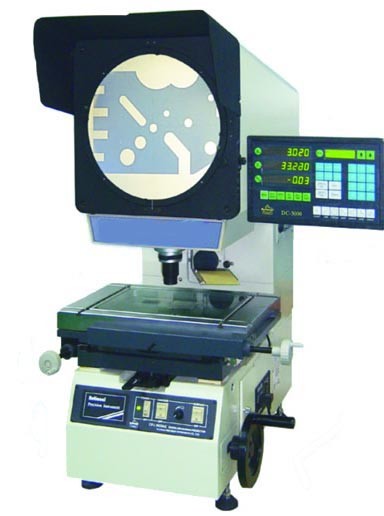

300 da fase ótica do reparo do projetor de perfil da tela milímetros de carga pesada um curso de 250 milímetros

Informação Básica
Lugar de origem: China
Marca: UNIMETRO
Número do modelo: UNIPJ-300AZ
Quantidade de ordem mínima: 1
Preço: Discussible
Detalhes da embalagem: Caso madeira
Tempo de entrega: 5 dias do trabalho
Termos de pagamento: T/T.
Habilidade da fonte: 20 pelo mês
Informação detalhada
Precisão de medição: ≤ (3+L/75) Tamanho da tela (milímetros): Ф 312mm, exposição range>Ф300 (com a linha transversal)
Escala giratória da tela: 0°~360° Definição giratória do ângulo: 1' ou 0.01°
Iluminação: 24V / 150w - lâmpada do halogênio
Realçar:

projetor de perfil digital

,

máquina do projetor de perfil


Descrição de produto



um curso de carregamento pesado de 300 da fase ótica do reparo do projetor de perfil da tela do milímetro milímetros 250





Características



Verticalidade alta: A tecnologia madura da instalação assegura a verticalidade de XY, de XY, e a linha central de YZ.



Precisão alta: precisão de medição 3+L/75um, conduzindo na indústria.



Carga pesada: O projeto mecânico avançado, fase do reparo, oferece máximo carregando 50 quilogramas, e a precisão permanece estável sob a carga máxima.



Estrutura ótica proeminente: o projetor de perfil ótico da série de UNIPJ é com projeto ótico proeminente, imagem clara dos usuários da oferta, e elimina o efeito da fonte luminosa do ambiente.



300 da fase ótica do reparo do projetor de perfil da tela milímetros de carga pesada um curso de 250 milímetros 0  300 da fase ótica do reparo do projetor de perfil da tela milímetros de carga pesada um curso de 250 milímetros 1



Medição precisa do ângulo: a tela de projeto um transdutor de posição da raspagem do círculo dos usos da linha central em vez do codificador tradicional, eliminando o erro e a folga mecânicos, assegura a precisão alta da medição do ângulo.



300 da fase ótica do reparo do projetor de perfil da tela milímetros de carga pesada um curso de 250 milímetros 2





Introdução



O projetor de perfil da série de UNIPJ-300AZ é conhecido por seu sistema ótico proeminente e a ampliação exata, o erro da medição da borda do contorno é menos do que 0.08%when usando a luz do contorno. Igualmente o interruptor de pé é incluído, oferece uma operação mais conveniente para os usuários.



O projetor de perfil da série de UNIPJ-300AZ está usando a estrutura da fase do reparo. Os usuários movem a caixa ótica para focalizar. Qual fornece uma capacidade de carregamento muito mais pesada para a fase de trabalho. Igualmente o tamanho do curso da fase é possível para ser muito maior do que os modelos tradicionais.





Parâmetros

Modelo

Imagem negativa

UNIPJ-3015A

UNIPJ-3020A

UNIPJ-3025A

imagem positiva

UNIPJ-3015AZ

UNIPJ-3025AZ

UNIPJ-3025AZ

Tabela de funcionamentoTamanho da fase (milímetros)

354*228

404*228

450*280

Tamanho de vidro (milímetros)

210*160

260*160

306*196

X-linha central, curso (milímetros)

150

200

250

Y-linha central, curso (milímetros)

100

100

250

Z-linha central, curso (milímetros)

100

100

100

Peso

(quilograma)

160

160

180

Dimensão (L*W*H)

(milímetro)

780*780*1100

780*780*1100

810*780*1120

Precisão de medição (um)

≤ (3+L/75) (L está a um comprimento das partes do trabalho a ser medidas, unidade: milímetro)

Definição (X-linha central, Y-linha central)

0.5μm

Tela do projetor

Tamanho da tela (milímetros)

∅312 usou range>∅300 (com a linha transversal)

Escala giratória da tela

0°~360°

Definição giratória do ângulo

1 ‵ ou 0.01°

Lente

Ampliação

10X (opção)

20X (opção)

50X (opção)

100X (opção)

Opinião do objeto (milímetros)

∅60

∅30

∅15

∅6

Distância de funcionamento (milímetros)

77,7

44,3

38,4

25,4

Altura de Max.Workpiece

90mm

90mm

90mm

90mm

Sistema de processo de dados

O sistema de processo de dados da multi-função DC-3000 que aparece no inglês, pode ser usado para recolher os dados e para medir o ponto, a linha, o círculo, o ângulo e a distância.

Iluminação

A iluminação da transmissão e da reflexão: lâmpada 24V/150w-halogen.

Poder

(C.A.) 50/60Hz total 110V/220V power=400W

Refrigerar

Pelos fãs

Acessórios

a Minuto-impressora (opção), detector da borda (opção), software de M2D (opção) e assim por diante, refere por favor acessórios para o projetor de perfil para mais detalhes
