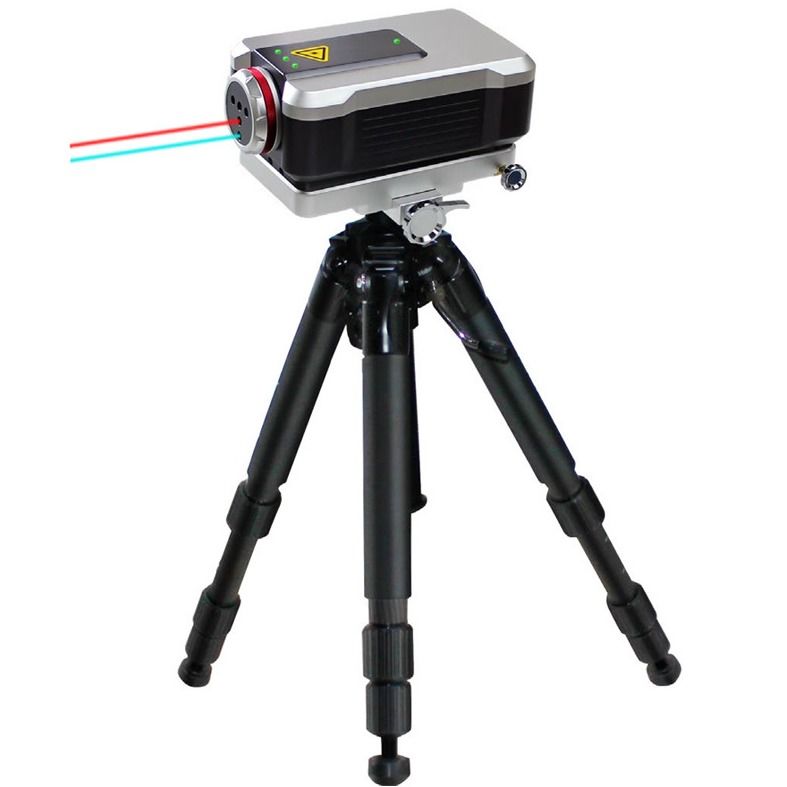

Sistema de medição de interferômetro a laser com precisão de 0,05 ppm e resolução de 1 nm

O interferômetro a laser é reconhecido como um método de medição de alta precisão e alta sensibilidade que usa o comprimento de onda da luz como critério, amplamente utilizado em domínios de fabricação de ponta.O sistema de interferômetro a laser SJ6000 incorpora um gerador a laser de hélio-neão de alta frequência de um fornecedor dos EUA, módulos de compensação ambiental de alta precisão, processamento avançado de sinal de interferência a laser e um sistema de controlo por computador de alto desempenho.

Utilizando a tecnologia de estabilização de frequência térmica do modo laser dual-longitudinal e os parâmetros geométricos de interferência no design do caminho óptico, o SJ6000 oferece estabilidade a longo prazo, alta precisão (0.05 ppm) de saída de laser rapidamente (aproximadamente 6 minutos) com um desempenho anti-interferência poderoso.Perpendicularidade, e analisar as características dinâmicas.

• Medição de alta precisão:Resolução até nanoescala utilizando tecnologia de interferometria a laser; compensação ambiental de alta precisão elimina as influências da temperatura ambiente, pressão, umidade,e temperatura do materialA estabilização de frequência térmica a laser garante a estabilidade de frequência a longo prazo; O design do interferoscópio separado evita a distorção térmica e garante a estabilidade do caminho óptico de interferência.
• Capacidades de medição abrangentes:Medir a linearidade, o ângulo, a retidão, a perpendicularidade e outros parâmetros geométricos; medir a precisão de posicionamento linear e a precisão de posicionamento repetido dos trilhos de guia para máquinas-ferramenta CNC,Medir o ângulo de inclinação, o ângulo de balanço, a perpendicularidade e a retidão dos carris de guia; calibrar o eixo rotativo das máquinas-ferramenta.
• Compensação automática:O sistema gera automaticamente tabelas de compensação de erros para a calibração da máquina-ferramenta com base nas configurações do utilizador.
• Análise dinâmica:Medições dinâmicas (curva de deslocamento-tempo, curva de velocidade-tempo, curva de aceleração-tempo), medição de amplitude e análise de frequência para ensaios de vibração de máquinas-ferramenta,Características dinâmicas dos parafusos de esferas, características de resposta dos sistemas de accionamento e características dinâmicas dos carris de guia.
• Padrões integrados:Inclui normas nacionais e internacionais (GB, ISO, BS, ANSI, DIN, JIS);O sistema analisa e processa dados de acordo com as normas pertinentes e gera relatórios de ensaio com gráficos e dados correspondentes.
• Aquisição de parâmetros ambientais:Adquire automaticamente os parâmetros de temperatura ambiente, temperatura do material, umidade e pressão atmosférica; a compensação ambiental pode ser definida manualmente ou automaticamente.
• Gestão de bases de dados:Gestão centralizada de bases de dados para registos de medição com capacidades de consulta por tipo de objeto, instituição de ensaio, número de fabrico, inspector, instituição apresentada, número de equipamento,Data da inspecção e data de entrada em vigorExportação de dados para ficheiros Word, Excel, AutoCAD (opcional).
• Projeto portátil:Peso de base de 15 kg para uma conveniente portabilidade e fácil instalação.
