ponta de prova da máquina-instrumento de distância de transmissão de 5m, ponta de prova de harmonização da máquina-instrumento do CNC

Descrição

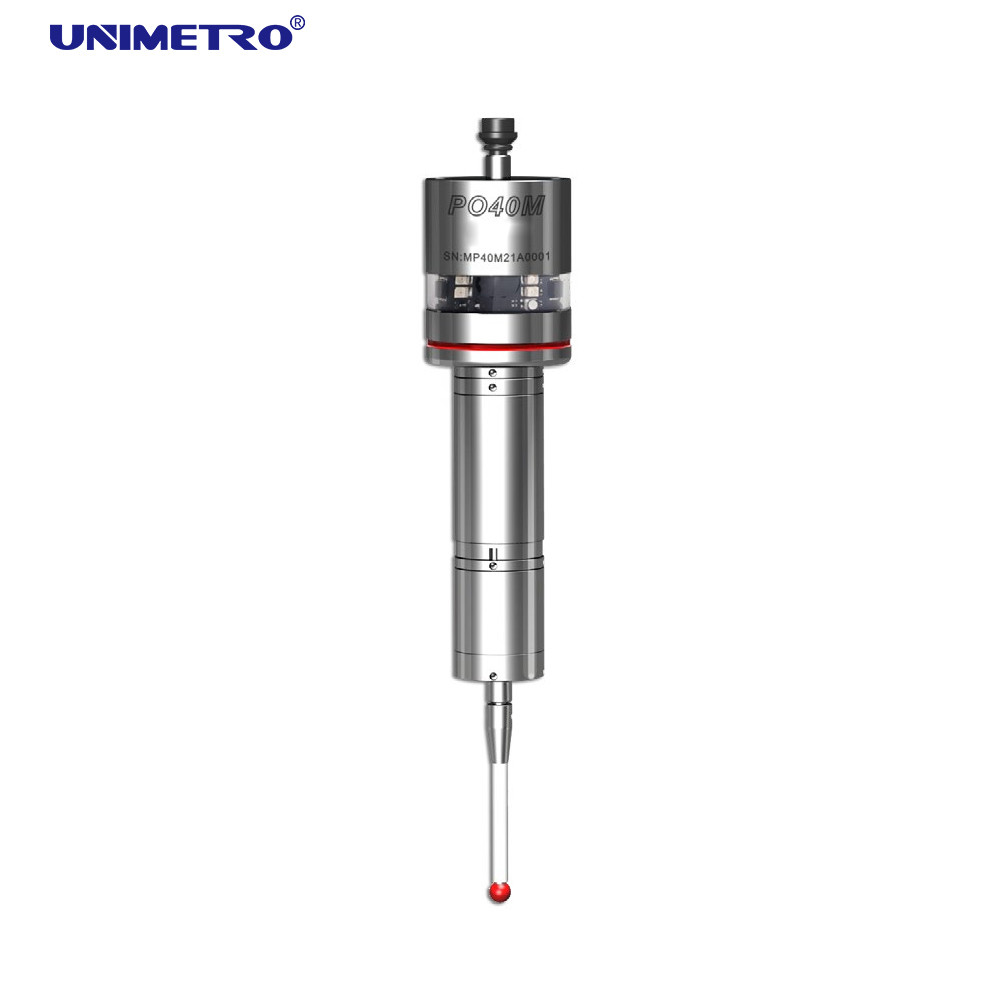

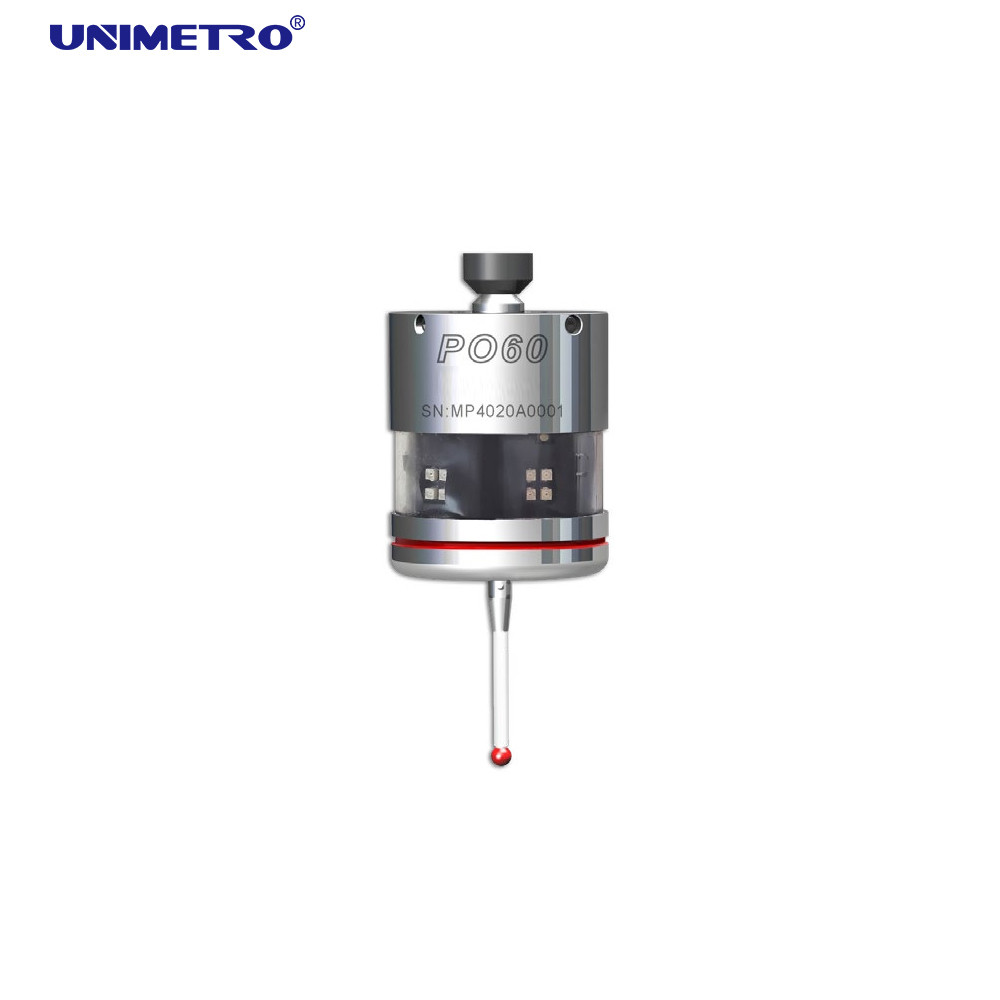

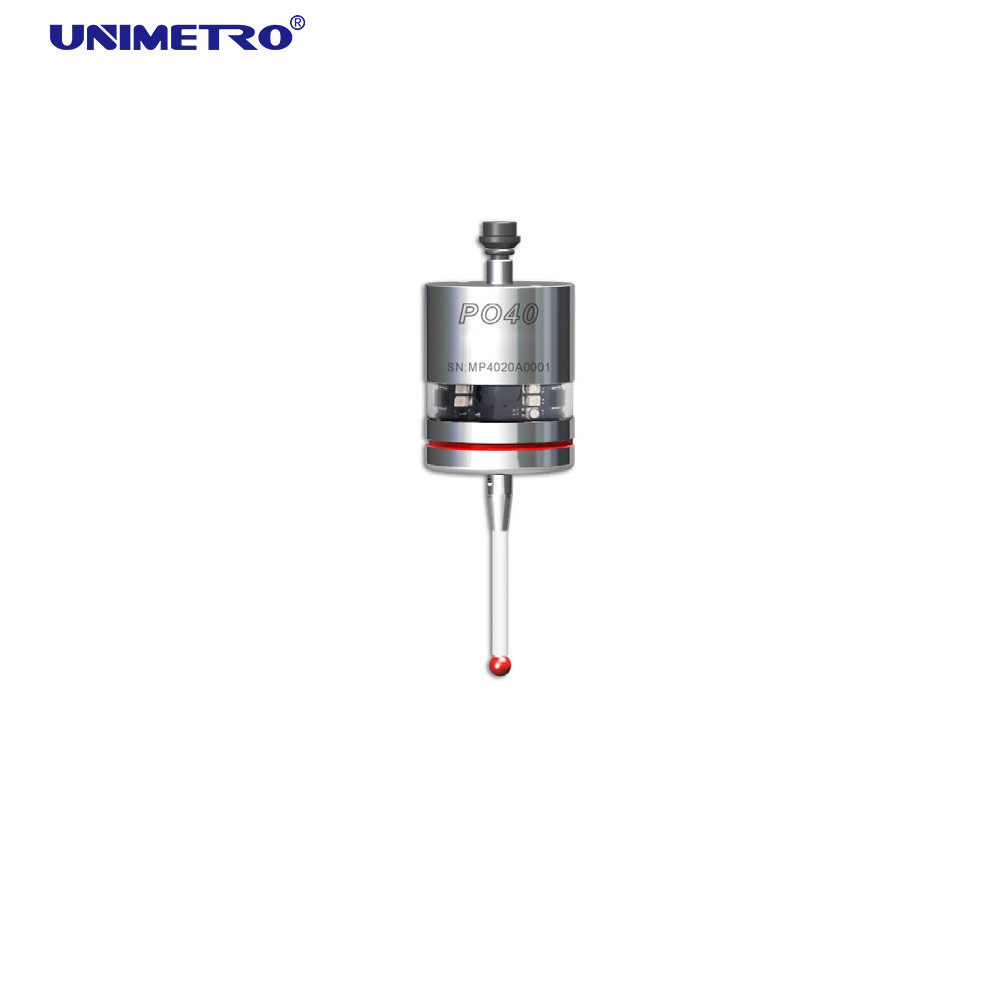

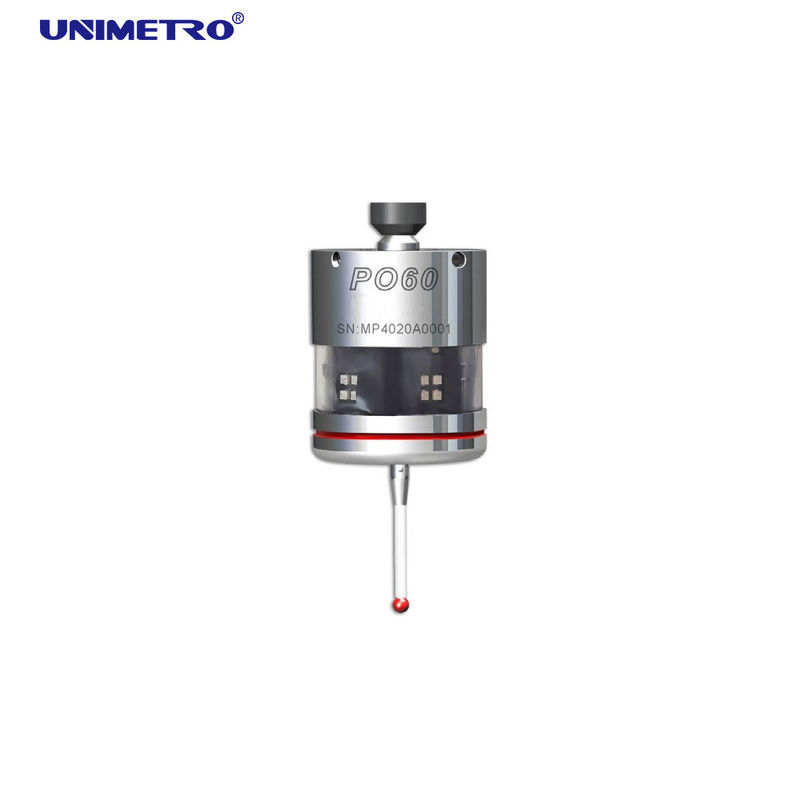

A série do PO da ponta de prova da máquina-instrumento aplica o projeto do disparador de 3 pontos que é a estrutura a mais estável. Há uma unidade do disparador dentro da ponta de prova. Quando o estilete é movido radialmente ou axialmente pela força externo, a unidade do disparador está provocada. Então o interior do circuito da ponta de prova envia um sinal de provocação ao receptor, e o receptor transmite-o à máquina-instrumento, as coordenadas atuais de cada linha central da máquina-instrumento é gravado consequentemente automaticamente. Os resultados da medida são calculados finalmente de acordo com os registros coordenados de pontos relacionados.

Funções

Antes que o CNC que processa, encontrar automaticamente o ponto de sistema coordenado e de referência do workpiece.
No processamento do CNC, automaticamente na medida os tamanhos chaves e em coordenadas relacionadas para determinar se a compensação está exigida ou não.
Após o processamento, automaticamente a medida os tamanhos, as formas, e as posições do CNC para qualificar o produto acabado.

Características

Repetibilidade alta: Repeatability∠1μm de sentido único
Tempo de espera longo: Contanto que 6 meses
Projeto absorvente de energia Omnidirectional: projeto 360° absorvente de energia omnidirectional, que ajudam a amortecer o eixo no impacto quando um acidente de funcionamento ocorrer
Projeto impermeável: IP67 para a ponta de prova e o receptor
Indicadores inteligentes do diodo emissor de luz: Estado de trabalho atual da mostra da ponta de prova

Parâmetros

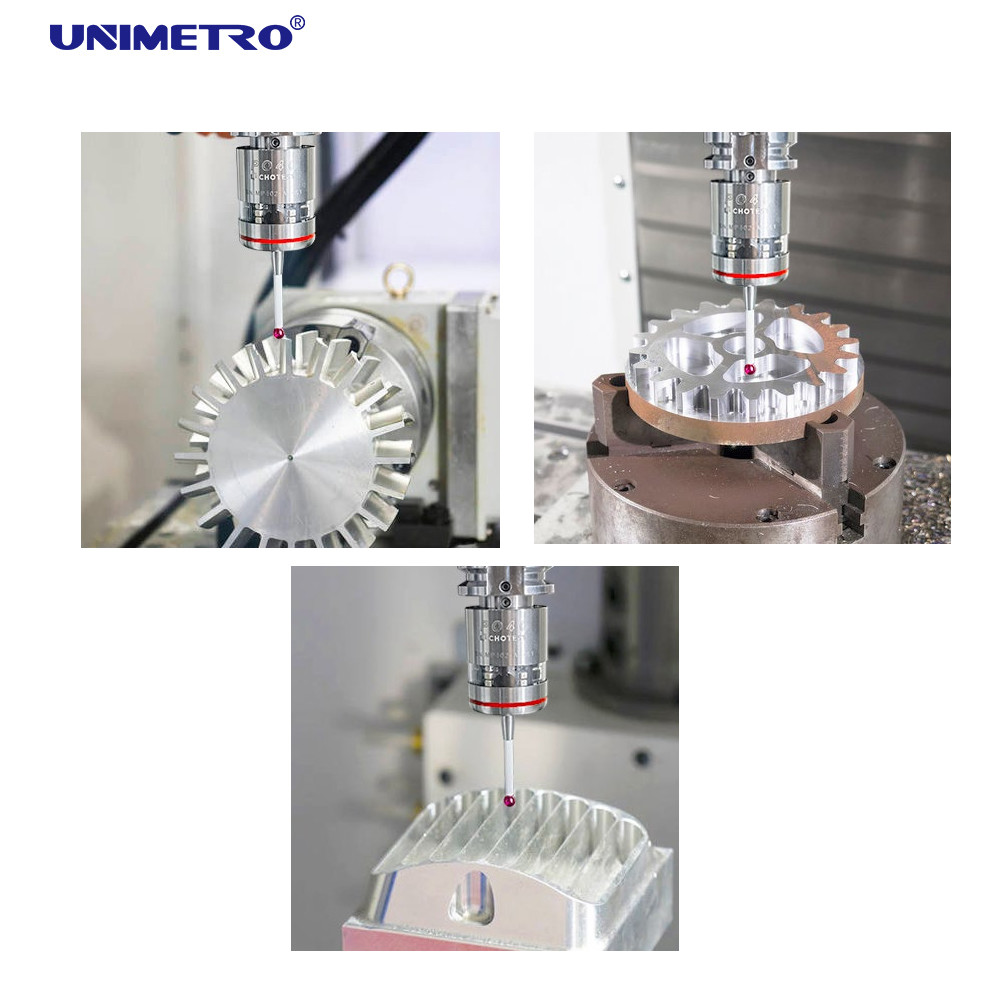

Aplicações

Ajuste coordenado: ponto de referência ajustado do workpiece, sistema coordenado correto de workpiece.
Alinhe o workpiece: Inspecione se o workpiece está colocado exatamente, e se o workpiece está deformado pela força do dispositivo elétrico de aperto.
Medida da dimensão: altura da fase, comprimento, diâmetro
Medida da posição: distância dos furos, perpendicularity, ângulo, etc.
medida da Curvar-superfície: forma da lâmina, superfície do molde, forma complexa
Após-processando a inspeção: Encontre a sobre-tolerância, compensação correta da ferramenta
Verifique se o workpiece esteja colocado
