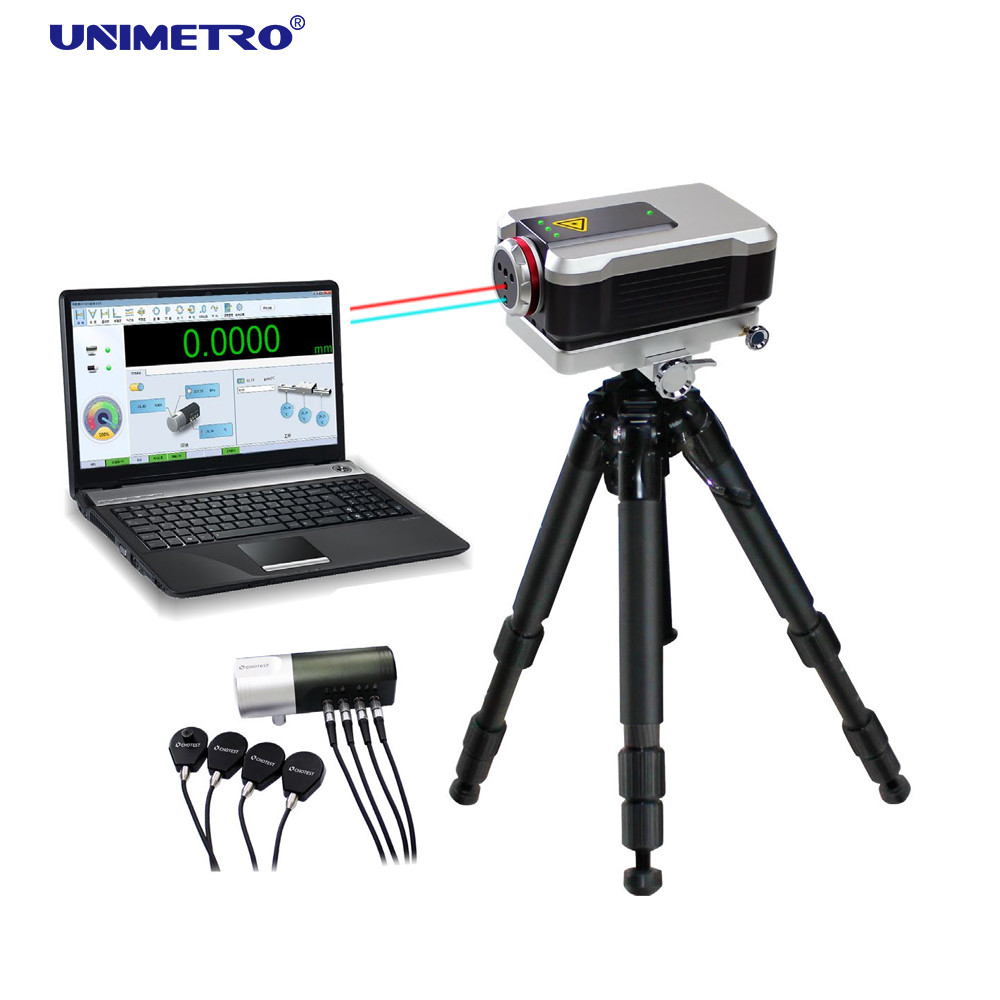

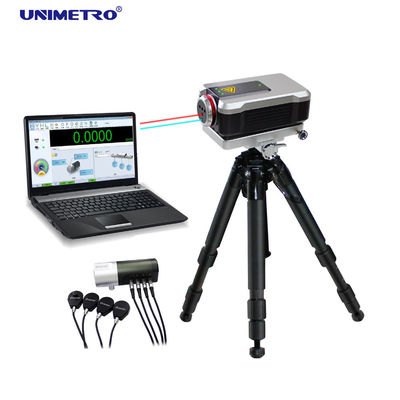

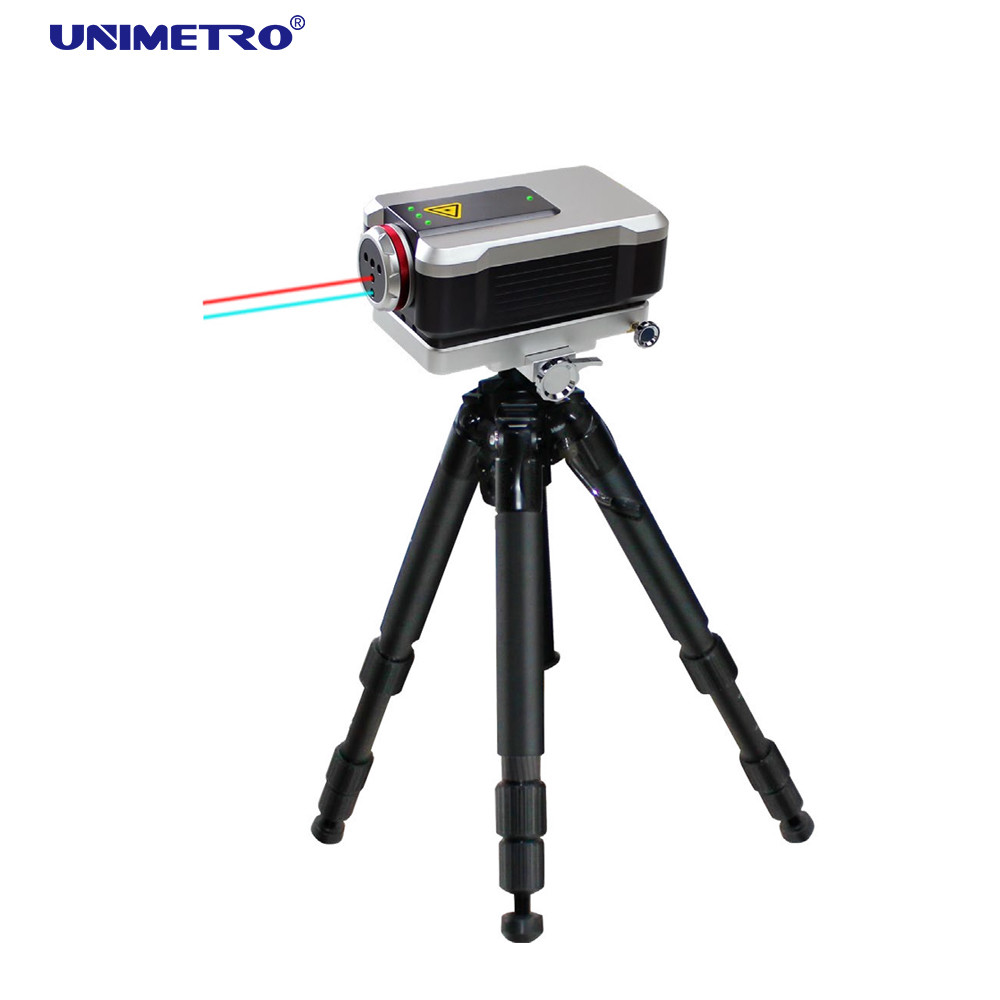

definição do sistema de medida 1nm do interferômetro do laser 0.05ppm

Name: definição do sistema de medida 1nm do interferômetro do laser 0.05ppm
Brand: UNIMETRO/CHOTEST
SKU: SJ6000
Price: 1.00 USD
Availability: InStock
Rating: 5 (112 reviews)

0.05ppm Laser Interferometer Measurement System 1nm Resolution

Informação Básica

Lugar de origem:	China
Marca:	UNIMETRO/CHOTEST
Certificação:	CE
Número do modelo:	SJ6000

Quantidade de ordem mínima:	1set
Preço:	Discussible
Detalhes da embalagem:	caixa de papel
Termos de pagamento:	T/T
Habilidade da fonte:	100 meses ajustados

Melhor preço contacto

Informação detalhada

Nome do produto:	Sistema de medida do interferômetro do laser SJ6000	Escala de medição linear:	0~80m
Definição:	1nm	Precisão da frequência do laser:	0.05ppm
Temperatura de funcionamento::	℃ (de 0-40)	Taxa dinâmica da captação::	50Khz
Realçar:	sistema de medida do interferômetro do laser 0.05ppm , sistema de medida do interferômetro do laser 1nm , interferômetro de medição do deslocamento 1nm

Descrição de produto

Descrição

O interferômetro do laser é reconhecido como uma elevada precisão, método de medição sensível alto aplicando o comprimento de onda claro como o critério, e é amplamente utilizado no domínio da fabricação da parte alta. O interferômetro do laser SJ6000 insiste do gerador de alta frequência de um fornecedor dos EUA, módulos ambientais do laser do Hélio-néon da compensação da elevada precisão, sistema do tratamento dos sinais da interferência do laser da elevada precisão, sistema de controlo de capacidade elevada. Aplicando com tecnologia térmica da estabilização da frequência do modo duplo-longitudinal do laser e do projeto ótico do trajeto da interferência geométrica dos parâmetros, do laser a longo prazo estável da saída da lata SJ6000 e da elevada precisão (0.05ppm) rapidamente (aproximadamente 6 minutos) que tem o desempenho antiparasitário poderoso. Com os módulos diferentes de prisma, pode medir linearidades, ângulo, retidão, nivelamento e perpendicularity, além pode analisar características dinâmicas. SJ6000 tem muitas vantagens, tais como a elevada precisão, alta velocidade, alta resolução, longa distância.

Funções

1. Elevada precisão da medida: A definição é até o nanoscale baseado na tecnologia da interferometria do laser; Com unidade ambiental da compensação da elevada precisão, as influências ao resultado de medição da temperatura ambiental, a pressão, a umidade e a temperatura material são eliminadas; Pode assegurar a estabilidade a longo prazo da frequência do laser usando o sistema de controlo térmico da estabilização da frequência do laser; O projeto de separar o interferoscope do anfitrião evita a deformação térmica do interferoscope, que assegura a estabilidade do trajeto ótico da interferência.
2. Pode medir linearidades, ângulo, retidão, perpendicularity e outros parâmetros geométricos; Pode medir a precisão de posicionamento linear e repetido posicionando a precisão dos trilhos de guia para máquina-ferramenta, máquinas de medição coordenadas e outros equipamentos do movimento da precisão; Pode medir o ângulo de passo, o ângulo do balanço, o perpendicularity e a retidão dos trilhos de guia, além pode calibrar a linha central giratória das máquina ferramenta.
3. de acordo com ajustes da compensação pelo usuário, o sistema gera automaticamente a tabela da compensação do erro para a calibração das máquina ferramenta.
4. Com funções de medidas dinâmicas (curva do deslocamento-tempo, curva do velocidade-tempo, curva do aceleração-tempo), medida da amplitude e análise de frequência, pode analisar o teste de vibração da máquina-instrumento, características dinâmicas do parafuso da bola, características de resposta do sistema de movimentação, características dinâmicas do trilho de guia e assim por diante.
5. doméstico incorporado & standard internacionais, tais como o GB, ISO, BS, ANSI, RUÍDO, JIS e assim por diante. O sistema analisa e processa dados de acordo com o padrão relevante, gera finalmente os relatórios de teste que incluem a correspondência cinzela cartas e dados.
6. Pode automaticamente adquirir os parâmetros da temperatura do ambiente, da temperatura material, da umidade do ambiente e da pressão atmosférica. Pode ajustar a compensação ambiental à mão, ou pelo sistema automaticamente.
7. Com gestão de banco de dados centralizado para registros de medição, o usuário pode perguntar e controlar os registros de medição de acordo com a instituição do tipo, do teste de objeto, o número de fabricação, o inspetor, a instituição submetida, o número de equipamento, a data da inspeção e a data efetiva; Pode exportar os dados para exprimir, Excel, arquivos (opcionais) de AutoCAD.
8. fácil instalar: Peso básico 15kg, conveniente e portátil.

Parâmetros

Artigo	Escala da linha central	Escala de medição		Precisão	Definição
Parâmetros de sistema			Sensores ambientais
1. Método de medição: única frequência			1. Sensor de temperatura atmosférico: ℃ de ±0.1℃ (0-40), definição: 0.01℃
2. Precisão da frequência do laser: 0.05ppm			2. Sensor de temperatura material: ℃ de ±0.1℃ (0-40), definição: 0.01℃
3. Taxa dinâmica da captação: 50kHz			3. Sensor atmosférico da umidade: ±5% (0-95%)
4. Aqueça o tempo: minuto aproximadamente 6			4. Sensor da pressão atmosférica: kPa de ±0.1kPa (65~115)
5. Temperatura de funcionamento: ℃ (de 0-40)
6. Temperatura do ambiente: ℃ (de 0-40), umidade: 0-95%
7. Temperatura de armazenamento: -20℃-70℃
Medida linear			Medida do ângulo
1. Escala de medição: (0-80) m			1. Escala axial: (0-15) m
2. Precisão de medição: (0-40) ℃ 0.5ppm			2. Escala de medição: ±10°
3. Definição de medição: 1nm			3. Precisão: ″ do ± (0.02%R+0.1+0.24M) (R está indicando o valor, unidade: ″; M é medido comprimento em m)
4. Velocidade de medição máxima: 4m/s			4. Definição de medição: 0,1 ″
Medida do nivelamento:
1. Escala axial: (0-15) m
2. Escala de medição do nivelamento: ±1.5 milímetro
3. Precisão: μm do ± (0.2%R+0.02M2) (R está indicando o valor no μm; M é medido comprimento em m)
4. Tamanho da carcaça: 180mm ajustável, 360mm ajustáveis
5. Definição de medição: 0.1μm
Medida da retidão:
Retidão curto	(0.1-4) m	±3.0mm		μm do ± (0.5+0.25%R+0.15M2)	0.01μm
Retidão longa	(1-20) m	±3.0mm		μm do ± (5.0+2.5%R+0.015M2)	0.01μm
Nota: R está indicando o valor no μm; M é medido comprimento nos medidores
Medida de Perpendicularity
Artigo	Escala da linha central	Escala de medição		Precisão	Definição
Retidão curto	(0.1-3) m	±3.0mm		± (2.5+0.25%R+0.8M) μm/m	0.01μm
Retidão longa	(1-15) m	±3.0mm		± (2.5+2.5%R+0.08M) μm/m	0.01μm
Nota: R está indicando o valor no μm; M é medido comprimento nos medidores
