Máquina de medição de dimensões de imagem de design compacto com grande FOV

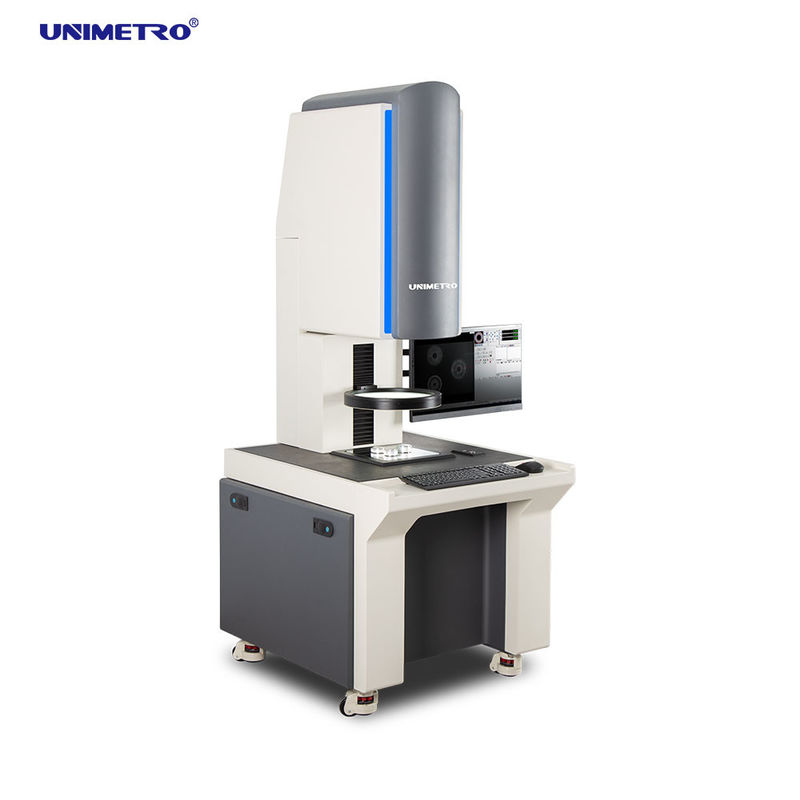

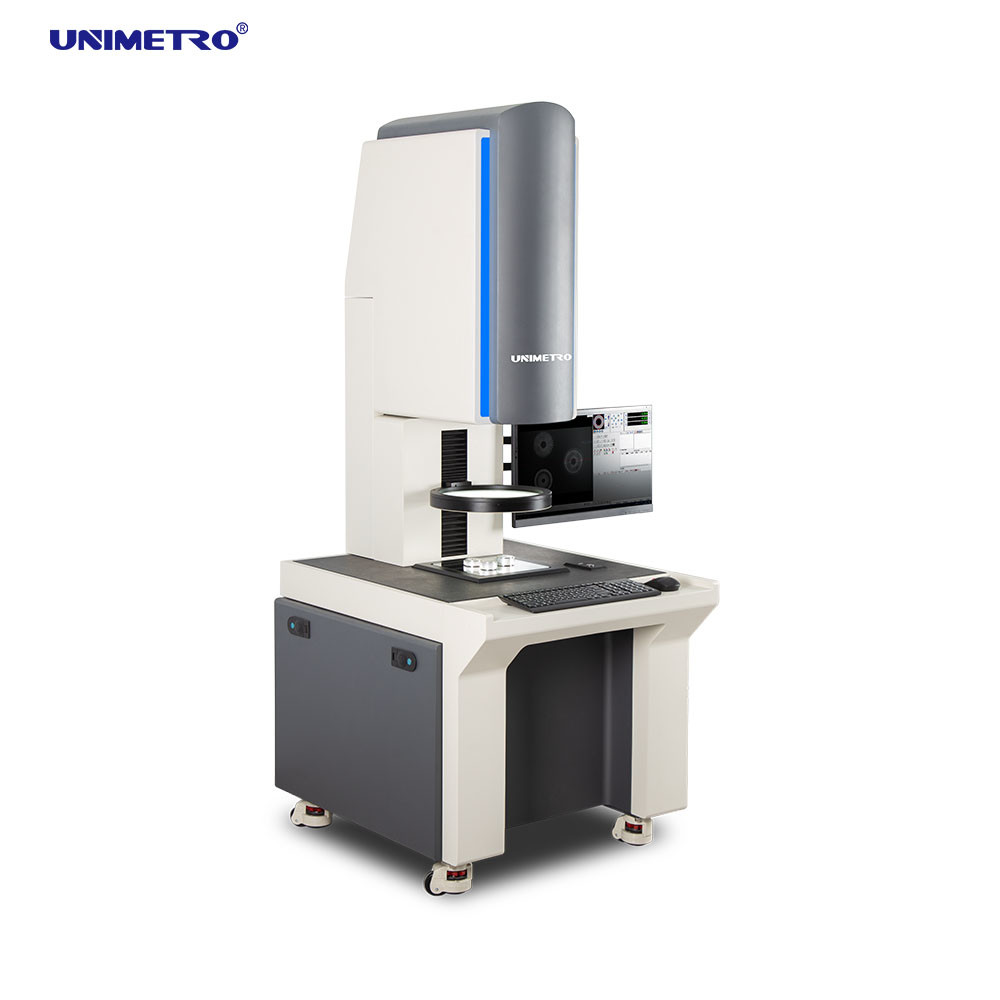

O A100 Image Dimension Measurement System é uma nova tecnologia de medição de imagem da UNIMETRO.É diferente do instrumento de medição de imagem 2D tradicional, pois não precisa mais do sensor de deslocamento da régua da grade como padrão de precisão, nem é necessário ampliar a imagem do produto através da lente com grande distância focal para garantir a precisão da medição.
A estrutura da fuselagem é simples, não precisa da régua de grelha ou do sensor de deslocamento, só precisa da lente de zoom telecêntrico com grande ângulo de visão e grande profundidade de campo.câmera CCD de pixel alto e software de fundo poderoso.
Através da lente óptica telecêntrica dupla com grande ângulo de visão e grande profundidade de campo, utilizando função de processamento digital de alta velocidade, combinada com algoritmo de análise de imagem de alta precisão,pode concluir a avaliação da tolerância dimensional ao mesmo tempo com apenas uma teclaÉ amplamente utilizado em máquinas, eletrónica, molde, moldagem por injecção, hardware, borracha, aparelhos eléctricos de baixa tensão, materiais magnéticos, estampagem de precisão, conectores, terminais,telemóveis, aparelhos domésticos, placas de circuito impresso, equipamento médico, relógios, facas e outros campos.
Características
Rápido e eficiente:
1Os produtos podem ser colocados na bancada de trabalho à vontade, sem fixação e posição de fixas adicionais.
2.Medição rápida, até 512 partes podem ser medidas ao mesmo tempo.
3.Tornar a medição por lotes mais eficiente e a medição por lotes pode ser realizada de forma rápida e precisa no modo CNC.
Precisos e consistentes:
1.Com um clique, qualquer pessoa pode facilmente obter resultados de medição precisos e consistentes.
2.Foco automático por software, sem desvio causado pelo ajuste de foco.
3.Identificação automática da posição de medição, permitindo obter sempre resultados de medição uniformes e estáveis.
Fácil e simples:
1.Qualquer um pode começar rapidamente, poupando tempo de formação manual e melhorando a eficiência do trabalho.
2.Interface de operação simples, o operador pode encontrar rapidamente a função e a medida correspondentes.
3.As linhas e pontos virtuais podem ser criados para atender a mais requisitos de medição.
Parâmetros
| Nome do produto |
Instrumento de medição de vídeo de uma chave VMS
|
| Modelo |
AVANT100
|
| Sensor de imagem |
Câmera digital a cores HD de 20MP
|
| Display externo |
24'
|
| Lentes receptoras de luz |
Lentes telecêntricas simples/dobres
|
| Iluminação |
Sistema de lançamento
|
Iluminação direccional por anel de zona única (luz branca)
|
| Transmissão |
Iluminação de transmissão telecêntrica (luz branca)
|
|
Visão ampla (mm)
|
83*63 mm
|
|
Repetitividade
|
Visão ampla
|
±3 ((Tabela de coordenadas não em movimento)
|
|
Software de medição
|
INS/F
|
|
Resolução da tela
|
0.1um
|
|
Tabela de coordenadas eléctricas da direcção Z
|
Faixa de movimento
|
100 mm
|
|
Dimensão
|
240*415*770
|
|
Peso
|
50 kg
|
|
Fornecimento de energia
|
110-240VAC,50/60HZ
|
Informações sobre a empresa
O nosso cliente e agente
| Perguntas frequentes |
 Q1: Você é uma fábrica ou uma empresa comercial? |
| A1: Nós somos uma fábrica e dando-lhe a resposta mais rápida em 24 horas. |
| P2: Em que se dedica principalmente a sua empresa? |
| A2: Nós somos principalmente produzir máquina de medição de visão, máquina de medição de coordenadas, CMM & VMM fixturesetc. |
| P3: Como escolher a especificação adequada? |
| A3: Desde que nos diga a variedade e o tamanho do produto a medir, a nossa equipa profissional aconselhar-lhe-ia o instrumento de medição de especificações adequadas. |
| Q4: Você aceita serviço personalizado? |
| A: Certifique-se de que podemos fornecer não só máquinas típicas, mas também as máquinas personalizadas para as necessidades do cliente. |
| Q5: Qual é o seu período de garantia? |
A: Nosso período de garantia do produto é de 1 ano.
A qualidade dos nossos produtos é garantida. |
