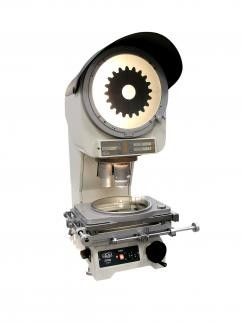

Definição ótica do projetor de perfil 0.001mm da estrutura estável com a lente da torreta 3 da lente

Informação Básica
Lugar de origem: China
Marca: UNIMETRO
Número do modelo: UNPJ14A/14B
Quantidade de ordem mínima: 1
Preço: Discussible
Detalhes da embalagem: Caso madeira
Tempo de entrega: 15 dias do trabalho
Termos de pagamento: T/T.
Habilidade da fonte: 10 pelo mês
Informação detalhada
Torreta da lente: Incluído Opção da lente: 10x, 20x, 50x, 100x
Conector RS232: Incluído Diâmetro da tela: 300mm
Erro da ampliação: 0,08% Ambiente de trabalho: 20℃±5℃, umidade 40%-70%RH
Realçar:

projetor de perfil horizontal

,

máquina do projetor de perfil


Descrição de produto



torreta ótica da lente do projetor de perfil de uma definição de 0,001 milímetros que instala a lente 3





Características



Projeto esperto e estrutura estável, operação fácil.



A fonte luminosa está usando o brilho alto e a lâmpada do halogênio do ciclo de longa vida, oferece a iluminação excelente e a imagem clara.



A luz do contorno é switchable para 2 níveis, brilho de alto e baixo, apropriado para a exigência diferente da medida.



3 modelos do tamanho da fase são para a opção, satisfazendo a exigência de medição das partes do tamanho diferente.



Com a estrutura movente da caixa do projetor, amplie a escala de viagem da linha central de Z.



A lente do foco é ajustável baseada na ampliação diferente.



A torreta da lente incluída, encaixado com 3 lente, usuários pode mudar a ampliação facilmente.



O conector RS232 incluiu, capaz para conectar ao 2D software de medição.





Especificação



Tela

Diâmetro da tela: 300mm

Escala de gerencio: 0 - 360 graus

Definição de gerencio do ângulo: 1'

Precisão de medição de gerencio: 6'



Fase de trabalho



Artigo Pequeno Meio Grande
Tamanho da fase (milímetros) 350 x 240 400 x 280 450 x 286
Escala de medição (milímetros) 150 x 100 200 x 150 250 x 150
Escala de focalização (milímetros) 0 - 100 0 - 100 0 - 100
Definição (milímetros) 0,001 0,001 0,001
Precisão 3+L/75um (L está a um comprimento de medição, unidade: milímetro)
Carga máxima (quilogramas) 10 15 20



Lente
Ampliação 10X 00X 50X 100X
Escala da vista φ30mm φ15mm φ6mm φ3mm
Distância de funcionamento 74mm 69mm 63mm 41mm



Erro da ampliação: 0,08%



Iluminação

Luz do contorno: Lâmpada do halogênio 24V150W

Luz de superfície: Lâmpada do halogênio 24V150W



Ambiente de trabalho

20℃±5℃, umidade 40%-70%RH

Dimensão (milímetro): 410 x 650 x 1070

Peso: 90kg



Aplicação



Aplicação típica: Automóvel, eixos, rolamento do motor, válvulas, almofada de travagem, tubos, desviador, injetor de gás; eletrônica, conectores, PWB, tampas do telefone celular, botões da imprensa, para a dimensão e a medição dos furos; indústria de borracha, anel de borracha, haste de borracha; mecânico, para linhas, parafusos, lâmina do motor, engrenagens, ferramentas; indústria de pulsos de disparo e de relógios, rolamentos, engrenagens, indicadores; aviação, impulsor, componentes eletrônicos, rolamentos.
