| Lugar de origem: | China |
|---|---|
| Marca: | UNIMETRO |
| Número do modelo: | UNIPJ-3000CZ |
| Quantidade de ordem mínima: | 1 |
| Preço: | Discussible |
| Detalhes da embalagem: | Caso madeira |
| Tempo de entrega: | trabalho 20 dias |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 10 pelo mês |
| Interruptor de pé: | Disponível | Conexão RS232: | Disponível |
|---|---|---|---|
| Compensação: | Compensação linear ou compensação linear da seção | Definição (X-linha central, Y-linha central): | 0.5um |
| Tamanho da tela (milímetros): | Ф312 usou range>Ф300 | Iluminação: | lâmpada 24V/150w-halogen |
| Realçar: | projetor de perfil horizontal,máquina do projetor de perfil |
||
Características

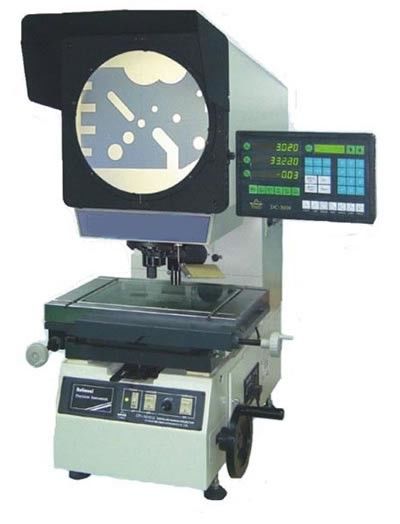

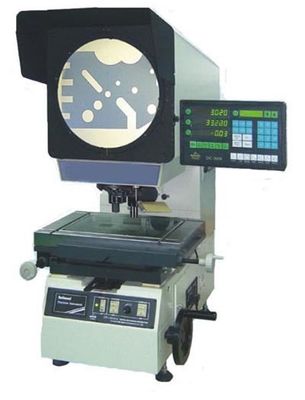

O projetor de perfil ótico da série de UNIPJ-3000CZ é um instrumento de medição ótico com elevado desempenho e função estável. A série é com interruptor de pé e readout digital DC3000 da função múltipla, que assegura a saída rápida da medição e de dados, e eficiência elevada.
O projetor de perfil ótico da série de UNIPJ-3000CZ é com a placa switchable para instalar a lente, que está disponível para a lente 3. Se durante a ampliação de medição do processo a mudança é exigida, usuários precisa somente de comutar a placa em vez de mudar a lente, esta oferece uma eficiência muito mais alta.
O projetor de perfil da série de UNIPJ-3000CZ está usando a estrutura da fase do reparo. Os usuários movem a caixa ótica para focalizar. Qual fornece uma capacidade de carregamento muito mais pesada para a fase de trabalho. Igualmente o tamanho do curso da fase é possível para ser muito maior do que os modelos tradicionais.
Readout de DC3000 Digitas
O DC3000 está oferecendo a função de medição poderosa para os usuários:
1. Medição, pré-ajustamento e construção do elemento de imagem tal como o ponto, a linha, o círculo, o ângulo, a distância, o retângulo, a linha de parafusos etc.
2. Coordenadas deslocadas.
3. Disponível para o detector do interruptor ou da borda de pé.
4. Função de impressão disponível, que pode imprimir o programa de usuário, o elemento de imagem ou a leitura da linha central.
5. Função de saída RS232, que é saída capaz as leituras de escalas lineares ao PC.
6. A função da programação de usuário, usuários pode gravar as etapas da medição, que faz a medição de repetição dos mesmos workpieces muito mais rapidamente.
7. As coordenadas múltiplas datilografam a linha central, INC e ABS disponíveis, polares e retangulares, interruptor de mm/inch.
8. Compensação linear ou compensação linear da seção disponível.
9. 100 grupos da memória permanente do armazenamento do elemento, 10 provisórios.
Parâmetros
| Especificação | ||||||
Modelo |
| UNIPJ-3015CZ | UNIPJ-3020CZ | UNIPJ-3025CZ |
||
| Tabela de funcionamento | O tamanho da tabela do metal (milímetros) | 354*228 | 404*228 | 450*280 |
||
A tabela do vidro (milímetros) | 210*160 | 260*160 | 306*196 |
|||
X-linha central, curso (milímetros) | 150 | 200 | 250 |
|||
curso da Y-linha central (milímetros) | 100 | 100 | 150 |
|||
curso da Z-linha central (milímetros) | 100 | 100 | 100 |
|||
| Peso | 170 | 175 | (quilograma) | (quilograma) |
||
| Dimensão (L*W*H) | (milímetro) | 780*810*1120 | 780*810*1120 | 780*810*1120 |
||
| Precisão de medição | (um) | (3+L/75) | (3+L/75) | (3+L/75) |
||
Tela do projetor | Tamanho da tela (milímetros) | Ф312 usou range>Ф300 (com a linha transversal) |
||||
| Escala giratória da tela | 0°~360° |
|||||
Definição giratória do ângulo | 1 ‵ ou 0.01° |
|||||
Lente | Ampliação | 10X (opção) | 20X (opção) | 50X (opção) | 100X (opção) |
|
Opinião do objeto (milímetros) | Ф30 | Ф15 | Ф6 | Ф3 |
||
Distância de funcionamento (milímetros) | 77,7 | 44,3 | 77,7 | 77,7 |
||
| Altura de Max.Workpiece | 90mm | 90mm | 90mm | 90mm |
||
| Sistema de readout de Digitas | O sistema de processo de dados da multi-função DC-3000 que aparece no inglês, pode ser usado para recolher os dados e para medir o ponto, a linha, o círculo, o ângulo e a distância. |
|||||
| Iluminação | A iluminação da transmissão e da reflexão: lâmpada 24V/150w-halogen. |
|||||
| Poder | (C.A.) 50/60Hz total 110V/220V power=400W |
|||||
| Refrigerar | Pelos fãs |
|||||
| Acessórios | a Mini-impressora (opção), detector da borda (opção), software de M2D (opção) e assim por diante, refere por favor acessórios para o projetor de perfil para mais detalhes |
|||||
| Tabela de apoio recomendada | Dimensão de carregamento de weight>250kg: 800 (L)*550 (H)*650 (W) milímetro |
|||||
