Sistema de Inspeção de Ferramentas de Fresagem Sistema de Medição por Vídeo Máquina de Medição por Visão
Aplicação do Produto

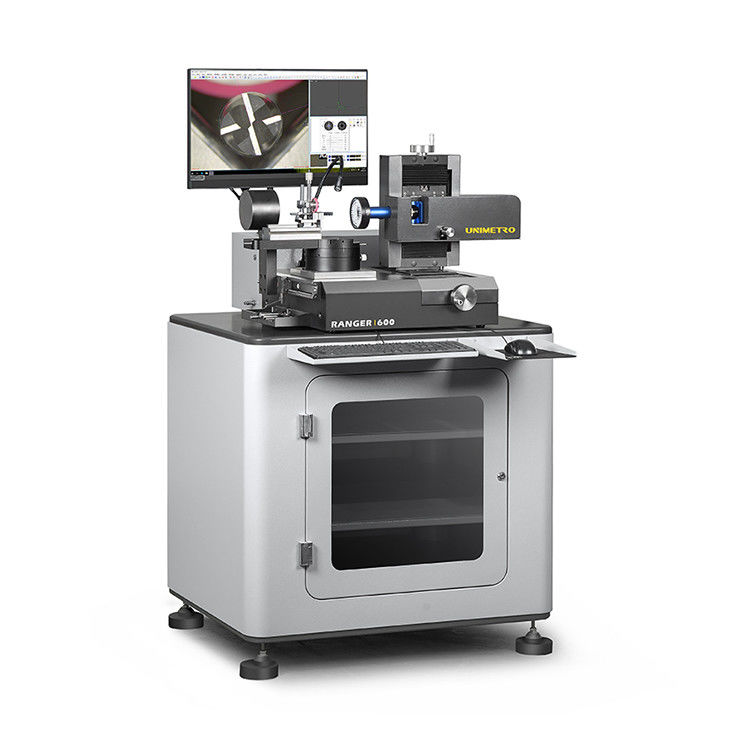

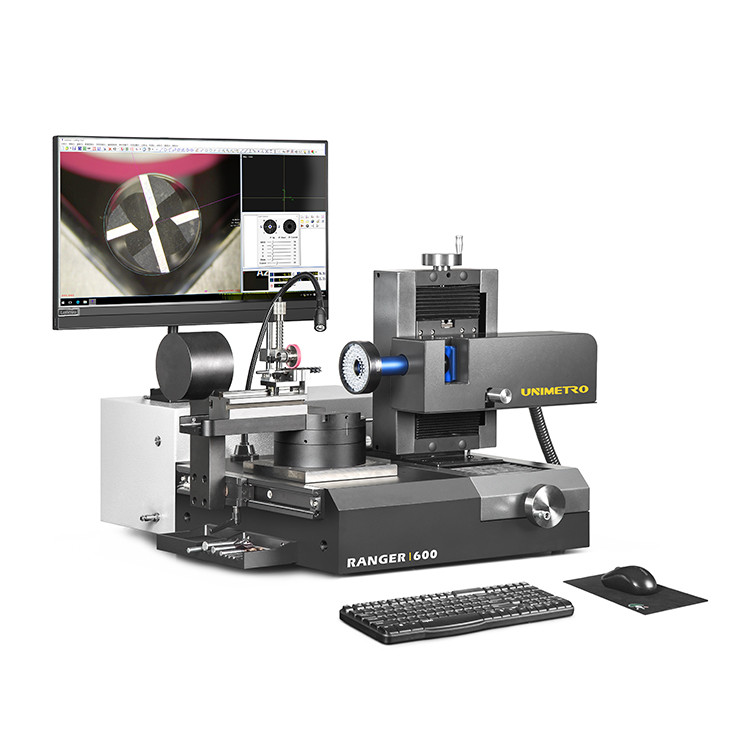

O Sistema de Inspeção de Ferramentas UNIMETRO RANGER600 é a máquina de medição universal para brocas, fresas e rebaixadores e rebaixadores sob sistema de iluminação flexível. Graças ao design compacto e grande estabilidade, o RANGER600 pode ser empregado na sala de metrologia, recebendo inspeção ou diretamente na produção. O sistema de inspeção de ferramentas RANGER600 é configurado com o software de medição universal SMARTOOL, o que o torna o melhor instrumento para todos os tipos de ferramentas de corte de metal, começando pela verificação rápida de critérios únicos, como o contorno externo ou ângulos, até o controle completo de geometrias de ferramentas especiais. Os usuários podem facilmente alcançar um processo de medição PUT-MEASURE-ANALYZE com o RANGER600.
Design Avançado
--Design ergonômico e construção sólida.
--Combinação de captura e exibição de imagem HD, também o nível de ampliação do microscópio é opcional.
--Bloco em V estável e preciso para fácil fixação e alinhamento de ferramentas.
--Ângulo de medição mecânico fixo de 0 grau e 90 graus estão disponíveis na mesa rotativa.
--Codificador de alta precisão é embutido na mesa rotativa, oferece localização precisa do ângulo para os usuários.
--Luz de anel LED programável de várias seções para iluminação da superfície, também incluindo iluminação de contorno e luz auxiliar de ângulo livre para recursos padrão.
--O software de medição SMARTOOL oferece função de medição específica para ferramentas de corte.
--Detecção automática de bordas, medição rápida de ângulos com retículo, funções de comparação de elementos CAD estão disponíveis.
--Resultado da medição com saída rápida para relatório de arquivo EXCEL ou arquivo CAD.
--O sistema PC ALL-IN-ONE torna a máquina mais estável.
Especificação
ESPECIFICAÇÕES PARA ESCAVADEIRA SOBRE ESTEIRAS DE 25 TONELADAS
|
|
Curso do eixo X
|
80mm
|
|
Curso do eixo Y
|
60mm
|
|
Faixa de medição do eixo Z
|
60mm
|
|
Diâmetro máximo da ferramenta
|
50mm
|
|
Comprimento máximo da ferramenta
|
300mm
|
|
Distância de trabalho
|
90mm
|
|
Lente
|
Lente de zoom dentada de 0,7-4,5X
|
|
Câmera
|
Câmera HD de 2M pixels/Câmera HD de 5M pixels (Opcional)
|
|
Resolução da escala linear
|
0,0001mm
|
|
Ampliação
|
12,6X~79,2X/25,2X~158,4X (Opcional)
|
|
Campo de visão
|
27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (Opcional)
|
|
Precisão de medição
|
X~Y,(2,5+L/100)µm, L é o comprimento medido
|
|
PC
|
Sistema PC ALL-IN-ONE, Windows 10 OS, com monitor LCD de 24"
|
|
Iluminação
|
Luz de anel LED de 8 seções, luz de contorno e luz auxiliar flexível, tudo com controle de software e programável.
|
|
Formato de entrada
|
Arquivos DXF
|
|
Formato de saída
|
EXCEL, DXF
|
Medição de Múltiplos Ângulos
Para uma localização de ângulos de ferramentas mais rápida e precisa durante o processo de medição, a mesa rotativa do RANGER600 oferece 2 ângulos fixos mecânicos, 0 grau e 90 graus. Na posição de 0 grau, os usuários podem medir a extremidade da ferramenta, o eixo central da extremidade da ferramenta, o ângulo frontal da extremidade da ferramenta, etc. E a posição de 90 graus está disponível para o ângulo da hélice, o ângulo frontal axial, o primeiro ângulo traseiro, o segundo ângulo traseiro e o ângulo da borda de inclinação, etc.
Se outra localização de ângulo for necessária, os usuários também podem usar o codificador preciso que está embutido na mesa rotativa para obter. A leitura do ângulo é exibida no software.
0 grau 45 graus 90 graus
Acessórios Padrão
Luz auxiliar de ângulo livre
Uma luz adicional regulável está disponível em um braço flexível. O que ajuda os usuários a obter uma imagem local aprimorada.
Módulo de luz de contorno
O RANGER600 inclui um módulo de luz LED de contorno de caminho de luz paralelo, que é móvel ao longo da direção do eixo X, oferece a melhor imagem e borda nítida da visão do objeto para o usuário ao medir o contorno da ferramenta.

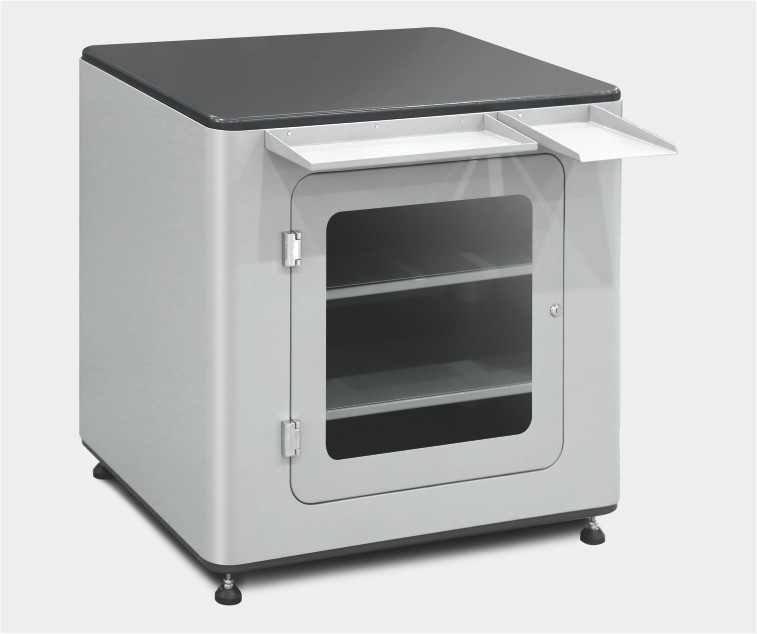

Mesa base
Estação de trabalho de pé sólido com espaço de armazenamento prático e de visão aberta para armazenamento de materiais e ferramentas.

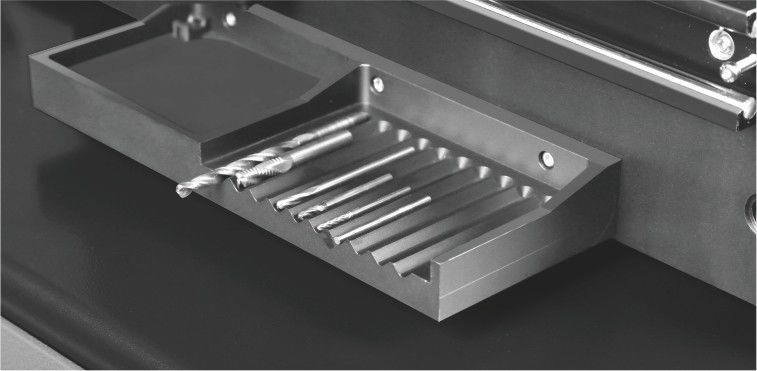

Suporte de ferramentas
Um suporte de ferramentas de várias seções está embutido na lateral da máquina. Os usuários podem segurar todas as ferramentas em ordem para preparação para evitar confusão.
Software de Medição SMARTOOL
Solução líder de medição de ferramentas de corte
O Software de Medição de Ferramentas de Corte SMARTOOL é desenvolvido com base em tecnologia de medição óptica e digital de alta precisão, é fácil e intuitivo de operar e oferece inúmeros algoritmos de medição e avaliação especificamente para ferramentas fabricadas ou afiadas em negócios de retificação.
Vistas nítidas e de alto contraste em todas as ampliações. Todas as ampliações são calibradas.
O alto nível de zoom permite a análise até dos menores detalhes da superfície ou a inspeção de micro-ferramentas.
Interface de software intuitiva e fácil de operar - para aplicação de medição rápida e fácil, todas as teclas de função e painel de operação são gráficos, e a função de detecção automática de bordas ajuda a eliminar a diferença de resultado de medição de diferentes operadores.
Alternância livre entre a visualização da imagem do objeto e a visualização da curva de contorno em tempo real - os usuários podem obter a observação e medir as bordas máximas das ferramentas durante o processo de rotação dinâmica. Processo avançado de calibração e compensação - o software SMARTOOL oferece função avançada de calibração e compensação, aumentando muito a precisão da medição.
Principais Recursos
Operação fácil
Exibição de imagem de alta resolução e interface de operação gráfica. Todas as teclas de função e painel de controle são exibidos na janela do software.
Visualização da curva em tempo real dinâmica
O software oferece visualização da curva de detecção de borda em tempo real, torna a análise de borda e a medição mais intuitivas e claras. Os usuários podem mudar para o modo de visualização da curva a qualquer momento durante o processo de medição.
Medição rápida de ângulos com retículo
O retículo exibido na área da imagem do software SMARTOOL é livremente rotativo e capaz de exibir ângulos. Os usuários podem obter a medição rápida de ângulos facilmente usando o retículo para comparação de bordas.
Comparação CAD
O software de medição SMARTOOL suporta a função de comparação CAD. Os usuários podem inserir diretamente o desenho CAD da ferramenta no software como referência e comparar a imagem real com o desenho para avaliar as geometrias das ferramentas de corte.
Capacidade de medição.
Capacidade de Medição
Ângulo da Hélice Ângulo Frontal Axial Primeiro Ângulo Traseiro
Segundo Ângulo Traseiro Ângulo da Borda de Inclinação
Extremidade da Ferramenta Eixo Central da Extremidade da Ferramenta Ângulo Frontal da Extremidade da Ferramenta
Primeiro Ângulo Traseiro Segundo Ângulo Traseiro
