Elevada precisão 2D/3D de medição manual da máquina da medida da visão da operação

Informação Básica
Lugar de origem: China
Marca: UNIMETRO
Certificação: CE,ISO
Número do modelo: Básico
Quantidade de ordem mínima: 1
Preço: Discussible
Detalhes da embalagem: Caso madeira
Tempo de entrega: 15 dias do trabalho
Termos de pagamento: T/T.
Habilidade da fonte: 30 conjuntos por mês
Informação detalhada
Nome do produto: Máquina da medida da visão Escala de medição: 200*100*150mm
Fase de trabalho: 550*540*930 Peso: 140
Lentes objetivas: Lente zoom detented manual Modo do movimento da linha central: X, Y, manual da linha central de Z
Ampliação: 18-188X Câmera: Câmera industrial do CCD da cor da categoria
Definição de medição: 0.5um (0.1um opcional) Iluminação: Seções programáveis do diodo emissor de luz 8, luz paralela do contorno do diodo emissor de luz
Realçar:

sistema de medida da visão

,

sistemas de medição da visão

,

Máquina da medida da visão da operação manual


Descrição de produto

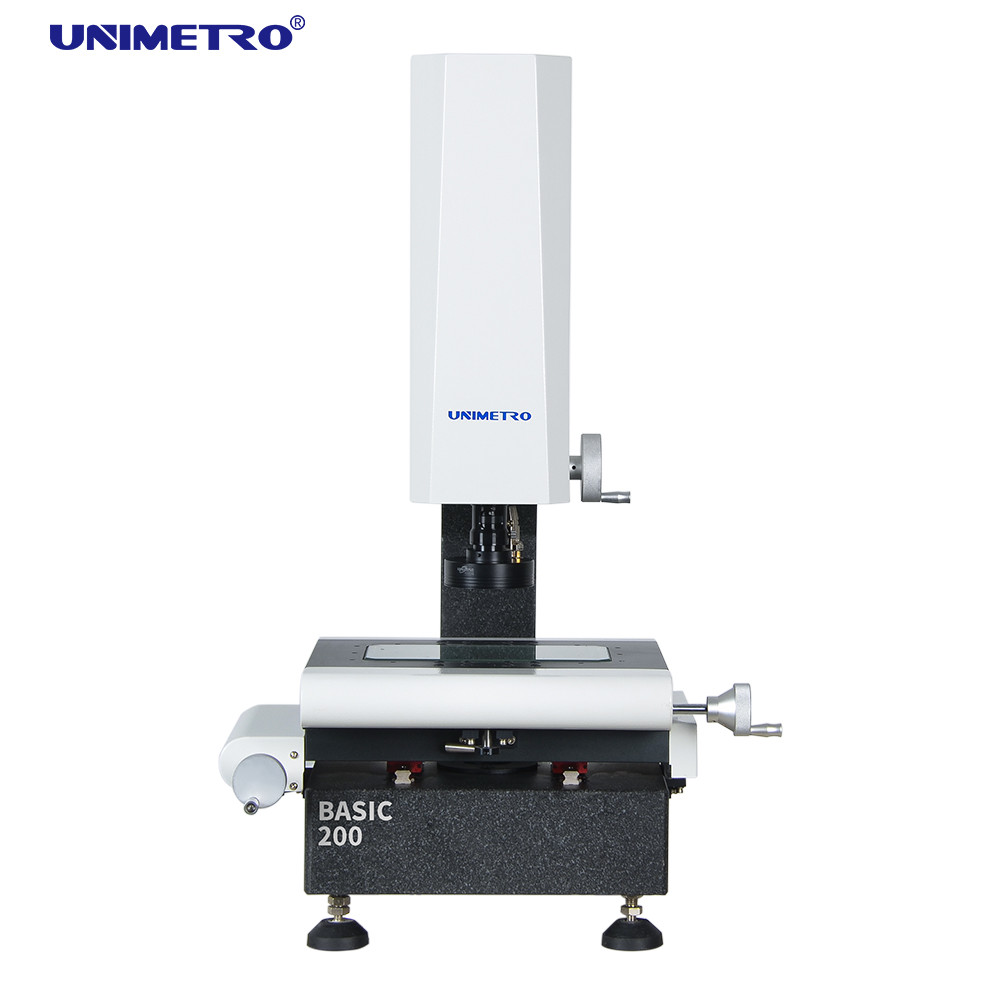

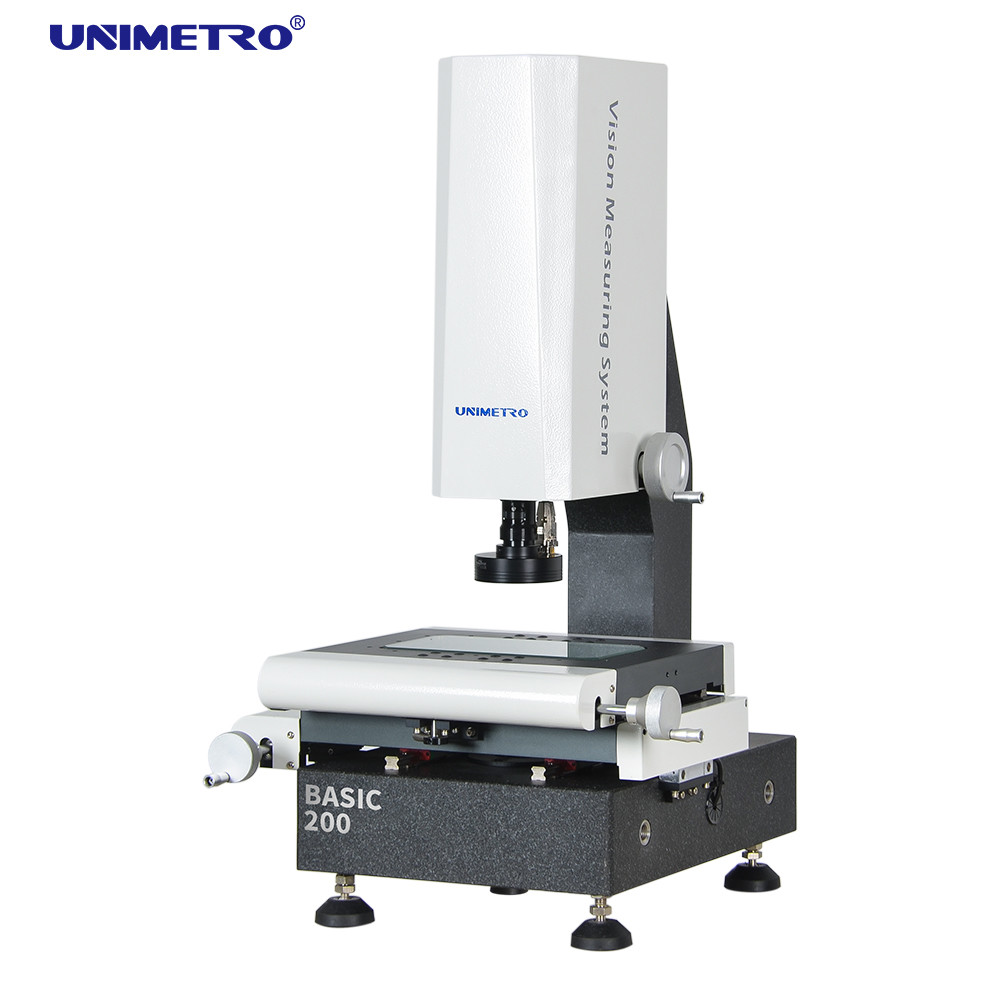

Elevada precisão 2D/3D de medição manual da máquina da medida da visão da operação

A máquina da medida da visão é um instrumento usado para a dimensão física exata que mede, precisão até o nível do mícron, que é um instrumento de medição ótico usando a câmera para capturar a imagem da parte do trabalho, analisa o pixel da imagem e para calcular a 2D dimensão com o software de medição.
◉A máquina da medida da visão da série do BASIC é projetada e desenvolvida por UNIMETRO, que são um modelo popular cabido para a maioria da aplicação de medição e dos utilizadores finais da 2D dimensão exata das indústrias diferentes, como o molde, eletrônica, semicondutor, a injeção plástica, os produtos 3C, os cuidados médicos, a aviação… etc. É um instrumento importante usado em seu processo do controle da qualidade de produtos, assegurando sua precisão da dimensão dos produtos, faz seus produtos mais competitivos.
◉A série VMM do BASIC é o modelo o mais comum para a maioria das fábricas que fabricam as peças exatas. É cabida para as amostras da quantidade pequena que medem a aplicação. o controle de manual de 3 linhas centrais, com software fácil de usar, permite que o operador controle usando a máquina no curto período de tempo mesmo.



Elevada precisão 2D/3D de medição manual da máquina da medida da visão da operação 0 Elevada precisão 2D/3D de medição manual da máquina da medida da visão da operação 1 Elevada precisão 2D/3D de medição manual da máquina da medida da visão da operação 2



Usando o granito da precisão alta e da estabilidade como a base e a coluna da máquina, com 3 o sensor linear de alta resolução da linha central 0.0005mm
----Assegure o elevado desempenho e a precisão de cada máquina.
Usando o trilho de guia linear linear da maneira e da elevada precisão do guia de HIWIN, com fase de alumínio do trabalho e processamento de anodização duro da superfície.
---- Assegura o uso alto do desempenho dinâmico e do ciclo de longa vida da máquina.
Usando uma caixa de controle integrada do núcleo que seja desenvolvida por UNIMETRO, para escalas lineares, o controle claro, e a transferência do sinal da ponta de prova do toque.
---- Assegure a fiação e a manutenção fáceis. Aumente altamente a estabilidade da máquina.
A luz programável do diodo emissor de luz do contorno com o trajeto leve paralelo, evita a deformação da imagem.
---- Assegura o measuringaccuracy.
Com luz do anel do diodo emissor de luz do controle do software de 8 seções, ângulo e brilho de iluminação múltiplos da oferta.
---- Ajuste para as peças forma e materiais withdifferent.
Os parâmetros de iluminação podem ser registro no programa de medição da peça, usuários não precisam de ajustar durante o processo de medição.
----Amigável e convenientemente uso.

Parâmetros

Modelo BASIC 200 BASIC 300 BASIC 400 BASIC 500
Dimensão (milímetro) (L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
Escala de medição (milímetro) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Precisão de medição (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Repetibilidade (μm) 2,5 2,5 2,5 3
Peso (quilogramas) 140kg 190kg 240kg 290kg
Imagem e medição CCD câmara digital do pixel HD de 1.2M
Lente lente zoom 0.7-4.5X amolgada manual com o sensor do feedback do sinal do maganification
Ampliação 18-195X (para a referência somente. Com câmera e a lente diferentes a ampliação será diferente. )
Campo de visão 8.1~1.3mm
Distância de funcionamento 80mm
Definição linear da escala 0,5 μm (0.1μm para a opção)
Sistema de condução X, Y, controle de manual da linha central de Z
Iluminação Luz de superfície do anel programável do diodo emissor de luz de 4 seções, luz paralela do contorno do diodo emissor de luz, luz do anel do diodo emissor de luz de 8 seções, coaxial, para a opção

Funções do software

Arquivo entrado e medida do CAD
◉Peças disposição e medição do macro
◉Auto medição do foco e da altura
◉A função de navegação ajuda a localização rápida
◉Função de medição geométrica poderosa
◉Relatórios múltiplos dos dados e função de saída gráfica dos dados


◉Programa de usuário flexível
◉Criando elementos da referência
◉Borda poderosa que detecta a função
◉Acessórios externos múltiplos de apoio
◉Auto cálculo da tolerância geométrica dos elementos
◉Produção complicada de medição rapidamente e convenientemente


Elevada precisão 2D/3D de medição manual da máquina da medida da visão da operação 3
