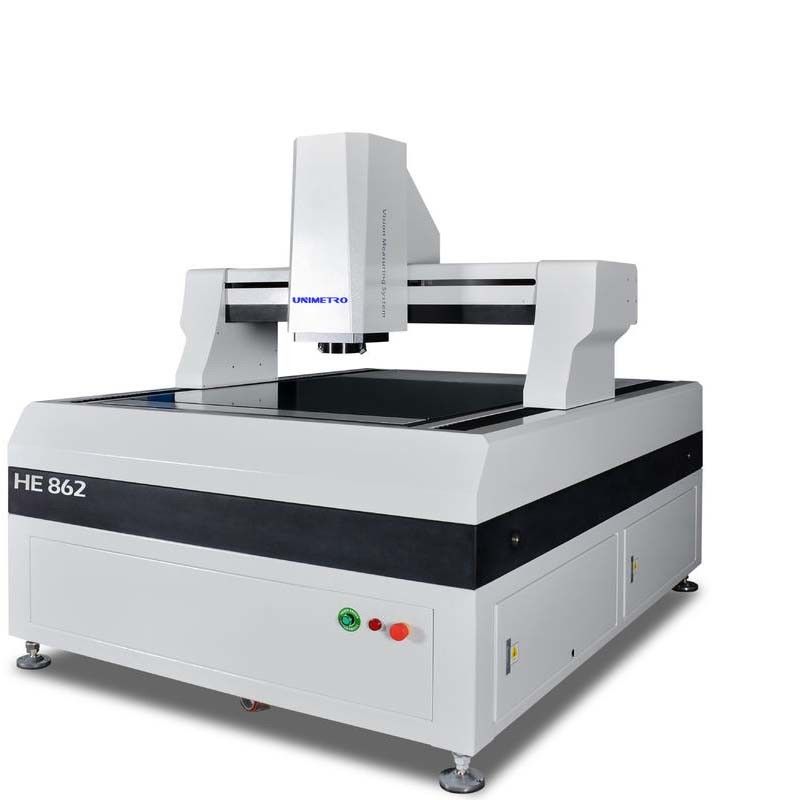

Máquina de alta resolução da medida da visão para a injeção plástica industrial

Equipamento de medida ótico da elevada precisão para o vidro de placa




A máquina da medida da visão é um instrumento usado para a dimensão física exata que mede, precisão até o nível do mícron, que é um instrumento de medição ótico usando a câmera para capturar a imagem da parte do trabalho, analisa o pixel da imagem e para calcular a 2D dimensão com o software de medição. É um modelo popular cabido para a maioria da aplicação de medição e dos utilizadores finais da 2D dimensão exata das indústrias diferentes, como o molde, a eletrônica, o semicondutor, a injeção plástica, os produtos 3C, os cuidados médicos, a aviação… etc. É um instrumento importante usado em seu processo do controle da qualidade de produtos, assegurando sua precisão da dimensão dos produtos, faz seus produtos mais competitivos.





Características

>> a estrutura móvel do pórtico e o workpiece são fixados ao medir;
>> controle de circuito fechado completo-automático do CNC de quatro linhas centrais, medida completo-automática;
>> base e feixe do granito de 000 categorias, estável e seguro;
>> régua de raspagem aberta com definição de 0,1 um, de elevada precisão e da boa estabilidade;
>> trilho de guia linear da precisão, parafuso de moedura da bola da categoria e servo motor da C.A. de Panasonic para assegurar a estabilidade de posicionar a precisão do sistema do movimento da máquina;
>> câmera de cor de alta resolução para cumprir as exigências da observação clara e da medida estável;
>> 6.5x a lente zoom automática contínua, zumbido automático exato, uma correção do pixel é bastante;
>> os 5 diodos emissores de luz programável da fonte luminosa de superfície do diodo emissor de luz da zona do anel 8 e da paralela da transmissão contornam o sistema da fonte luminosa podem realizar o ajuste nivelado do brilho 256 inteligentemente;
>> a ponta de prova de contato importada é configurada para realizar a medida 3D;
>> o software automático da medida da imagem Immeasuring4.2 com direitos de propriedade independentes é fornecido como o padrão, que é poderoso e fácil de usar;





Multi-sensor opcional ótico do equipamento de medida para a medida 3D

>> iluminação: 4/8/40 de luz do anel da superfície do diodo emissor de luz das seções; 48 seções 4 colorem a luz do anel do diodo emissor de luz; O móvel 4 colore a luz do anel do diodo emissor de luz
>> lente: Lente zoom amolgada manual; Auto lente zoom, lente zoom amolgada manual com luz coaxial; Auto lente zoom com luz coaxial.
>> ponta de prova do toque: Jogos do MCP de Renishaw, erro de medição <> >> sensor do laser: Sensor do laser do não-contato de KEYENCE; Sensor branco da fotometria.





Parâmetros

Modelo	ELE 652	HE862	HE1080	HE1210	HE1512	HE1812
X, curso de Y (milímetros)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
curso da Z-linha central (milímetros)	200 (pode ser aumentado de acordo com as exigências dos clientes)
Capacidade de carga	aproximadamente 35 quilogramas
Dimensão (milímetros)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Peso (quilogramas)	1500	1800	2900	3200	4400	4800
Definição	0.5μm (0.1um para a opção)
	Câmera	câmara digital de 2M HD GIGA
	Lente zoom	auto ampliação profissional da lente zoom da lente zoom: 1~10X
	Ampliação video	18~195X (de acordo com os modelos diferentes da câmera selecionada, sua ampliação mudará; a ampliação real é sujeita aos dados medidos)
	FOV	8.1~1.3mm (de acordo com os esquemas de harmonização diferentes da câmera e da lente, o campo de visão mudará em conformidade, e o campo de visão real é sujeito aos dados medidos)
	Accuracy*	μm do ≤ (3+L/200)
Iluminação	Iluminação programável da superfície do diodo emissor de luz de 5 seções do anel 8 (40 seções soam a luz, a luz coaxial, a multi luz móvel do anel da cor para a opção)
