Nome do produto: | Instrumento de medição da imagem | Dimensão: | 1900*1480*1750mm |
---|---|---|---|
Escala de medição: | 800*1000*200mm | Precisão de medição: | 3+L/200um |
Repetibilidade: | 3 | definição linear da escala: | 0.1um |
sistema de condução: | Controle do CNC, controle do sistema de condução do servo da C.A. do fim-laço, do manche, do rato ou | Iluminação: | 5-ring, luz do anel do diodo emissor de luz 8-section |
Realçar: | equipamento de medida 1500Kg ótico,Equipamento de medida ótico para o vidro de placa,equipamento de medida 220V ótico |

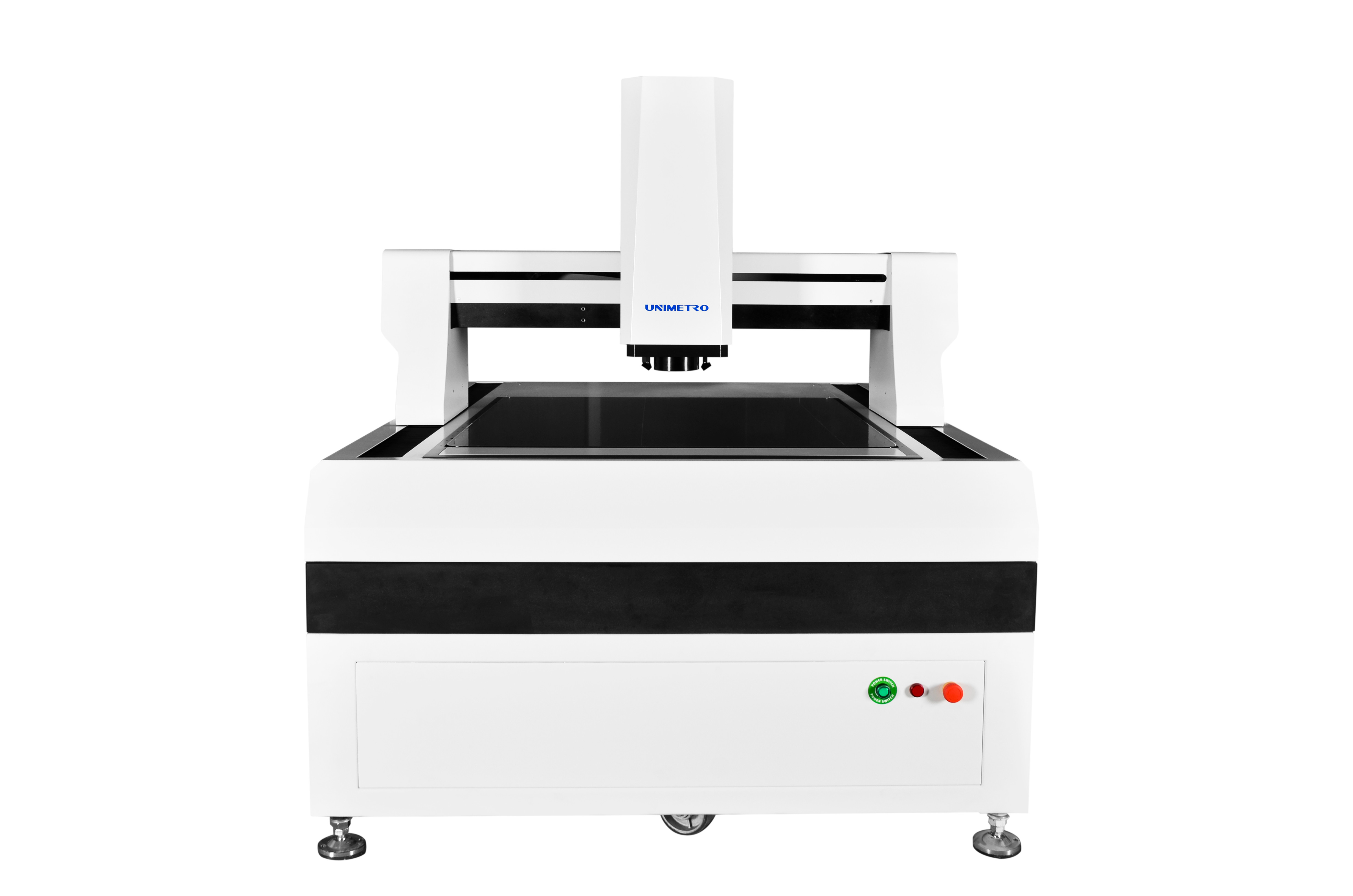

Equipamento de medida ótico da elevada precisão para o vidro de placa
A máquina da medida da visão é um instrumento usado para a dimensão física exata que mede, precisão até o nível do mícron, que é um instrumento de medição ótico usando a câmera para capturar a imagem da parte do trabalho, analisa o pixel da imagem e para calcular a 2D dimensão com o software de medição. É um modelo popular cabido para a maioria da aplicação de medição e dos utilizadores finais da 2D dimensão exata das indústrias diferentes, como o molde, a eletrônica, o semicondutor, a injeção plástica, os produtos 3C, os cuidados médicos, a aviação… etc. É um instrumento importante usado em seu processo do controle da qualidade de produtos, assegurando sua precisão da dimensão dos produtos, faz seus produtos mais competitivos.
Projeto ótico do mecanismo do equipamento de medida
>> a estrutura movente adotada da ponte do quadro fechado inteiro, fixou o workpiece de medição, a grande capacidade de carregamento, e o desempenho do bom desempenho.
>> introduza a tecnologia da análise de elemento finito no projeto mecânico para assegurar a rigidez e a elevada precisão altas estrutura mecânica.
>> base do mármore do granito da categoria 000, resistência de grande resistência, de corrosão e boa estabilidade.
>> worktable do tratamento de superfície do óxido de alumínio --- controle de ação rápido e flexível, durável e bonito.
Configuração de equipamento ótica da medida
>> régua de raspagem aberta, definição 0.1um, elevada precisão e boa estabilidade.
>> trilho de guia linear da precisão, parafuso da bola do moedor e do servo motor da C.A. para assegurar a estabilidade de posicionar a precisão do sistema da máquina.
>> a câmara digital a alta definição de Giga da cor do pixel de 2M cabe as exigências da observação clara e da medida estável.
>> 6.5X lente ótica a alta definição, zumbido automático exato, uma vez calibração rápida do pixel.
>> fonte luminosa de superfície programável do diodo emissor de luz de 8 seções com fonte luminosa do contorno paralelo do diodo emissor de luz (verde ou branco).
>> controle do CNC, controle do sistema de condução do servo da C.A. do fim-laço, do manche, do rato ou do teclado.
Multi-sensor opcional ótico do equipamento de medida para a medida 3D
Iluminação: 4/8/40 de luz do anel da superfície do diodo emissor de luz das seções; 48 seções 4 colorem a luz do anel do diodo emissor de luz; O móvel 4 colore a luz do anel do diodo emissor de luz
Lente: Lente zoom amolgada manual; Auto lente zoom, lente zoom amolgada manual com luz coaxial; Auto lente zoom com luz coaxial.
Ponta de prova do toque: Jogos do MCP de Renishaw, sensor de medição <>
do laser do erro: Sensor do laser do não-contato de KEYENCE; Sensor branco da fotometria.
PARÂMETROS
Nossos grandes detalhes da máquina de medição da visão estão tão abaixo das mostras da carta:
Modelo | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X, curso de Y (milímetros) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
curso da Z-linha central (milímetros) | 200 (pode ser aumentado de acordo com as exigências dos clientes) | |||||
Capacidade de carga | aproximadamente 35 quilogramas | |||||
Dimensão (milímetros) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Peso (quilogramas) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Definição | 0.5μm (0.1μm para a opção) | |||||
Câmera | câmara digital de 2M HD GIGA | |||||
Lente zoom | auto ampliação profissional da lente zoom da lente zoom: 1~10X | |||||
Ampliação video | 18~195X | |||||
(De acordo com os modelos diferentes da câmera selecionada, sua ampliação mudará; a ampliação real é sujeita aos dados medidos) | ||||||
FOV | 8.1~1.3mm | |||||
(De acordo com os esquemas de harmonização diferentes da câmera e da lente, o campo de visão mudará em conformidade, e o campo de visão real é sujeito aos dados medidos) | ||||||
Accuracy* | μm do ≤ (3+L/200) | |||||
Iluminação | Iluminação programável da superfície do diodo emissor de luz de 5 seções do anel 8 | |||||
(40 seções soam a luz, a luz coaxial, a multi luz móvel do anel da cor para a opção) |
Informações da empresa
Nosso Client&Agent
FAQ |
---|
Q1: São você uma fábrica ou a empresa comercial? |
A1: Nós somos uma fábrica e doação lhe da resposta a mais rápida em 24 horas. |
Q2: Que é sua empresa principalmente dentro? |
A2: Nós devemos principalmente produzir a máquina de medição da visão, máquina de medição coordenada, fixturesetc de CMM&VMM. |
Q3: Como escolher a especificação apropriada? |
A3: Contanto que você nos dissesse a variedade e o tamanho do produto a ser medido, nossa equipe profissional recomendá-lo-ia do instrumento de medição de especificações apropriadas. |
Q4: Você aceita o serviço personalizado? |
A4: Seja certo! Nós podemos fornecer não somente máquinas típicas, mas igualmente as máquinas personalizadas às necessidades do cliente. |
Q5: Que é seu período de garantia? |
A5: Nosso período de garantia do produto é 1 ano. Nossa qualidade de produto é muito estável, e nós temos melhorado muito em algumas peças frágeis. Você pode descansar assegurado de nossa qualidade de produto. |
