O ISO aprovou o instrumento de medição grande da imagem da escala de medição

Instrumento de medição grande de grande eficacia da imagem da escala de medição/VMM

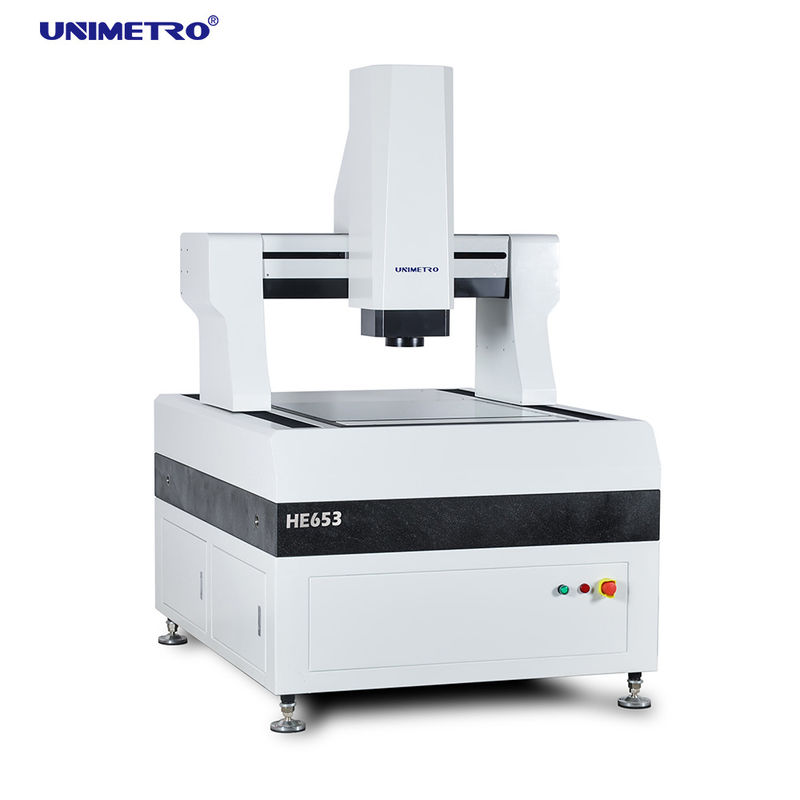

Tipo instrumento do pórtico da série de medição automático completo da imagem é projetado especialmente para a elevada precisão e a medida em grande escala. Adota a estrutura móvel inteiramente fechado da ponte para manter o trabalho da medida fixo. Combina a elevada precisão e de grande eficacia organicamente para detectar eficazmente os parâmetros geométricos de vários produtos. É usado principalmente nas indústrias como: Placa de circuito do PWB, estratificação folheada de cobre, vidro liso, módulo de cristal líquido, molde da faca, material de isolamento, chapa metálica da precisão e assim por diante.

Características de hardware

>> a estrutura movente adotada da ponte do quadro fechado inteiro, fixou o workpiece de medição, a grande capacidade de carregamento, e o desempenho do bom desempenho.
>> introduza a tecnologia da análise de elemento finito no projeto mecânico para assegurar a rigidez e a elevada precisão altas estrutura mecânica.
>> base do mármore do granito da categoria 000, resistência de grande resistência, de corrosão e boa estabilidade.
>> worktable do tratamento de superfície do óxido de alumínio --- controle de ação rápido e flexível, durável e bonito.





Configuração

>> régua de raspagem aberta, definição 0.1um, elevada precisão e boa estabilidade.
>> trilho de guia linear da precisão, parafuso da bola do moedor e do servo motor da C.A. para assegurar a estabilidade de posicionar a precisão do sistema da máquina.
>> a câmara digital a alta definição de Giga da cor do pixel de 2M cabe as exigências da observação clara e da medida estável.
>> 6.5X lente ótica a alta definição, zumbido automático exato, uma vez calibração rápida do pixel.

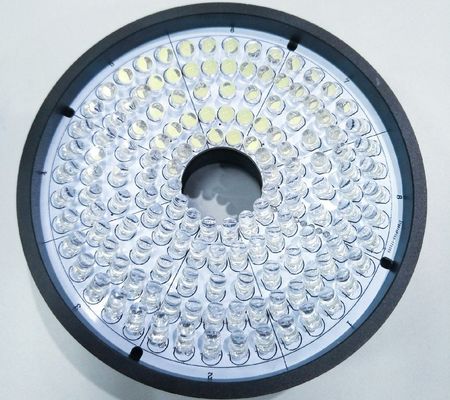

>> fonte luminosa de superfície programável do diodo emissor de luz de 8 seções com fonte luminosa do contorno paralelo do diodo emissor de luz (verde ou branco).
>> controle do CNC, controle do sistema de condução do servo da C.A. do fim-laço, do manche, do rato ou do teclado.





Multi-sensor opcional do instrumento de medição da imagem para a medida 3D

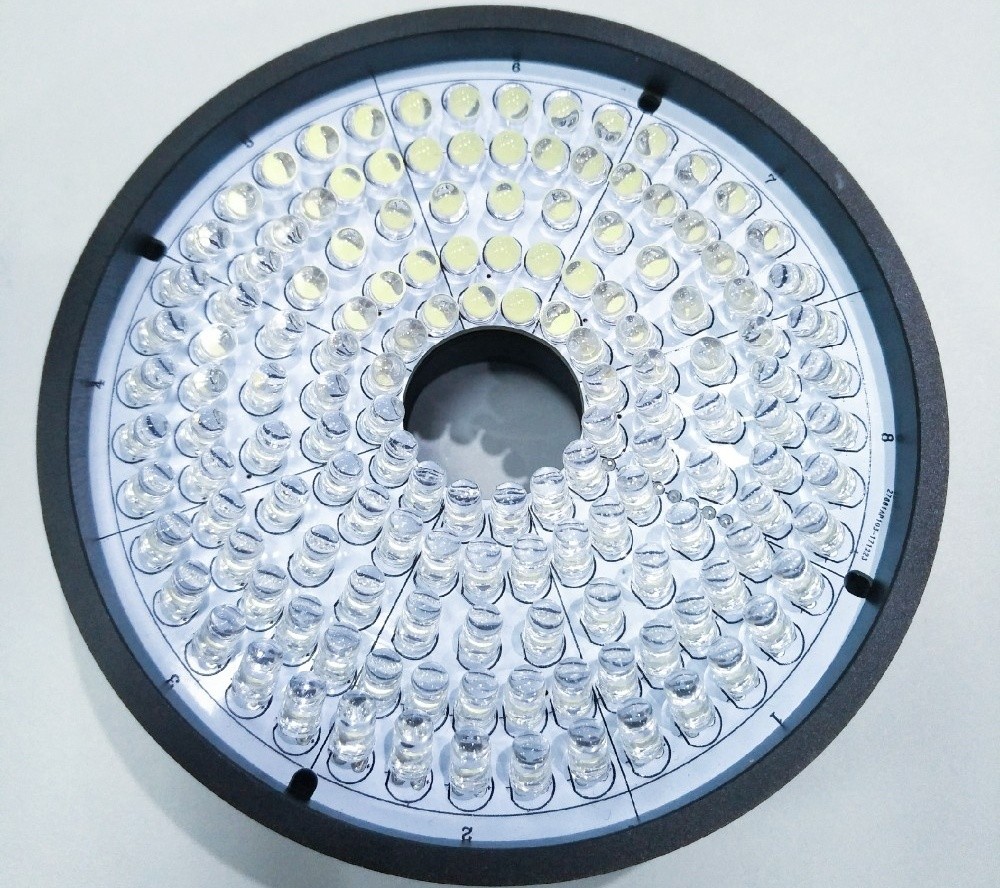

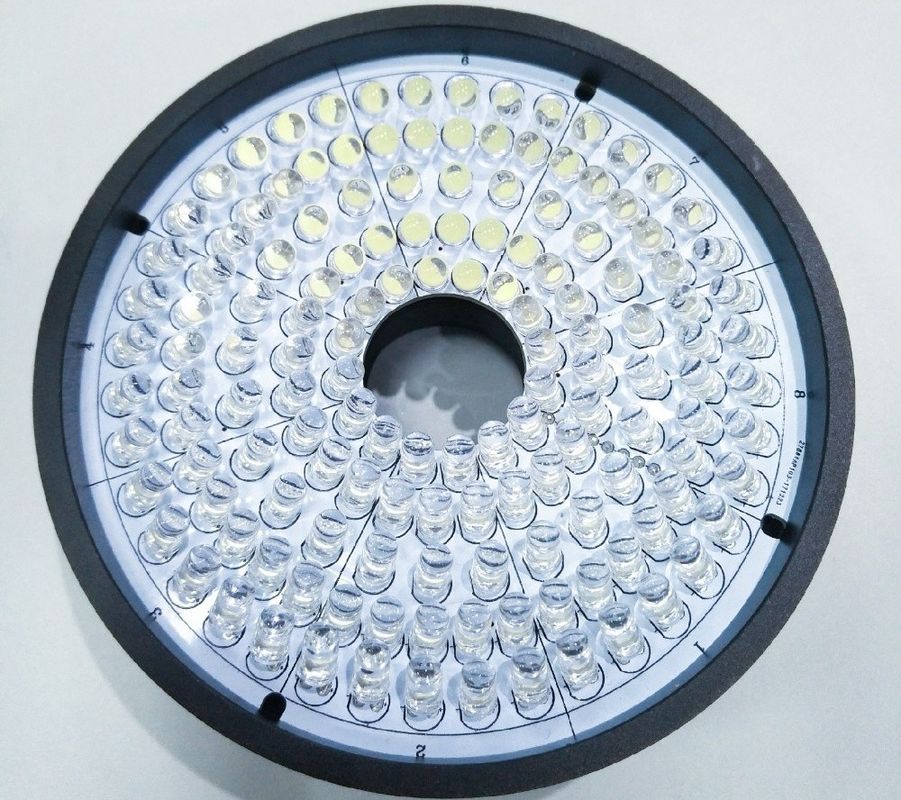

Iluminação: 4/8/40 de luz do anel da superfície do diodo emissor de luz das seções; 48 seções 4 colorem a luz do anel do diodo emissor de luz; O móvel 4 colore a luz do anel do diodo emissor de luz

Lente: Lente zoom amolgada manual; Auto lente zoom, lente zoom amolgada manual com luz coaxial; Auto lente zoom com luz coaxial.

Ponta de prova do toque: Jogos do MCP de Renishaw, erro de medição <>

Sensor do laser: Sensor do laser do não-contato de KEYENCE; Sensor branco da fotometria.

Parâmetros

Modelo	ELE 652	HE862	HE1080	HE1210	HE1512	HE1812
X, curso de Y (milímetros)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
curso da Z-linha central (milímetros)	200 (pode ser aumentado de acordo com as exigências dos clientes)
Capacidade de carga	aproximadamente 35 quilogramas
Dimensão (milímetros)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Peso (quilogramas)	1500	1800	2900	3200	4400	4800
Definição	0.5μm (0.1um para a opção)
	Câmera	câmara digital de 2M HD GIGA
	Lente zoom	auto ampliação profissional da lente zoom da lente zoom: 1~10X
	Ampliação video	18~195X (de acordo com os modelos diferentes da câmera selecionada, sua ampliação mudará; a ampliação real é sujeita aos dados medidos)
	FOV	8.1~1.3mm (de acordo com os esquemas de harmonização diferentes da câmera e da lente, o campo de visão mudará em conformidade, e o campo de visão real é sujeito aos dados medidos)
	Accuracy*	μm do ≤ (3+L/200)
Iluminação	Iluminação programável da superfície do diodo emissor de luz de 5 seções do anel 8 (40 seções soam a luz, a luz coaxial, a multi luz móvel do anel da cor para a opção)
